Dökme halkası yatağı hesaplaması

Gerekli eğik halkanın boyutu, aşağıdakiler üzerindeki taleplere bağlıdır:

Statik ve dinamik yük taşıma kapasitesi.

Hayat

Operasyonel güvenilirlik

Statik yük taşıma kapasitesinin tanımı

Döner harekete sadece nadiren geçen, yavaş döner hareket geçiren, sadece yavaş dönen veya yüke tabi tutulan eğim halkaları, statik yük taşıma kapasiteleri temelinde boyutlandırılırken, bu durumlarda izin verilen yük, malzeme yorgunluğu ile değil, ancak malzeme yorgunluğu ile belirlendiğinden, Yuvarlanan elemanlar ve yarış yolları arasındaki temas noktalarındaki yükten kaynaklanan deformasyonlar.

Statik yük taşıma kapasitesi aşağıdakiler tarafından açıklanmaktadır:

temel statik yük derecelendirmeleri C0 (Bkz. Boyut Tabloları)

Statik sınırlayıcı yük diyagramları yarış yolu ve sabitleme vidaları

Bu nedenle, belirli bir uygulama için statik olarak yüklü bir eğik halkanın boyutu, temel statik yük değerleri C0 ve statik sınırlayıcı yük diyagramları yarış yolu kullanılarak yaklaşık terimlerle kontrol edilebilir.

Statik yük taşıma kapasitesinin kontrol edilmesi

Statik yük taşıma kapasitesi, yalnızca şu durumlarda yaklaşık olarak kontrol edilebilir:

Yükleme düzenlemesi Şekil 3'e uygundur.

Bu yayında belirtilen tüm gereksinimler,

- Flanş halkaları ve konumu

- Takma, yağlama ve sızdırmazlık.

Yük düzenlemelerinin daha karmaşık olduğu veya koşulların yerine getirilmediği durumlarda, lütfen Schaeffler'e danışın.

Statik yük taşıma kapasitesini kontrol etmek için aşağıdaki eşdeğer statik çalışma değerleri belirlenmelidir:

Eşdeğer statik yatak yükü F0Q

Eşdeğer statik eğme moment yükü M0Q.

Radyal yüklü veya radyal yüksüz uygulamalar için kontrol mümkündür.

Radyal yük olmadan eşdeğer statik yatak yükünün belirlenmesi ve statik sınırlayıcı yük diyagramı yarış yolunda statik yük taşıma kapasitesinin kontrol edilmesi.

Sadece eksenel ve eğik moment yükleri varsa, aşağıdakiler geçerlidir:

F0q = f0a · fa · fs

M0Q = M0K · Fa · FS

F0Q-KN eşdeğer statik eksenel yatak yükü

F0A-KN-Static Eksenel Rulman Yükü

FA-uygulama faktörü

Ek güvenlik için FS-Factor

M0Q-KNM eşdeğer statik eğim momenti yükü

M0K-KNM-Static eğme moment yükü.

F0Q ve M0Q değerlerini kullanarak, statik sınırlayıcı yük diyagramı yarış yolundaki yük noktasını belirleyin.

Yük noktası yarış yolu eğrisinin altında olmalıdır.

Yarış yoluna ek olarak, sabitleme vidalarının boyutlandırılmasını da kontrol edin

Radyal yükle eşdeğer statik yatak yükünün belirlenmesi ve statik sınırlayıcı yük diyagramı yarış yolunda statik yük taşıma kapasitesinin kontrol edilmesi.

Radyal yükler ancak radyal yük F0R, boyut tablosuna göre temel statik radyal yük derecesi C0'dan daha küçükse dikkate alınabilir.

Formülü kullanarak yük eksantriklik parametresini hesaplayın.

Statik radyal yük faktörü F0R'yi belirleyin.

Bu aşağıdaki gibi yapılmalıdır:

- Şekil 1 veya Şekil 2'deki F0R/F0A oranını belirleyin

- F0R/F0A ve ε oranından, Şekil 1 veya Şekil 2'den statik radyal yük faktörü F0R'yi belirleyin.

Uygulama faktörü FA'yı Tablo 1'e göre belirleyin, gerekirse güvenlik faktörü FS.

Eşdeğer eksenel yatak yükü F0Q ve eşdeğer eğim momentini hesaplayın.

F0Q ve M0Q değerlerini kullanarak, statik sınırlayıcı yük diyagramı yarış yolundaki yük noktasını belirleyin.

Yük noktası yarış yolu eğrisinin altında olmalıdır.

F0q = f0a · fa · fs · f0r

M0q = m0k · fa · fs · f0r

ε-yük eksantriklik parametresi

DM-MM-Rolling Eleman Pitch Daire Çapı (Boyut Tabloları)

F0R-statik radyal yük faktörü (bkz. Şekil 1 veya Şekil 2)

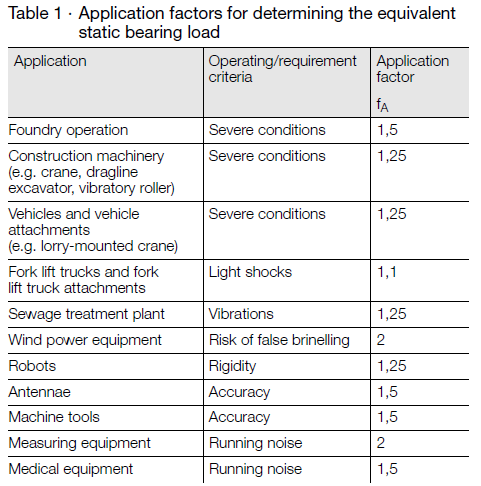

Uygulama Faktörleri

Tablo1'deki FA uygulama faktörleri ampirik değerlerdir.

En önemli gereksinimleri dikkate alırlar - ör.

Operasyonun tipi ve şiddeti, sertlik veya çalışma doğruluğu.

Bir uygulamanın kesin gereksinimleri biliniyorsa,

Değerler buna göre değiştirilebilir.

Uygulama faktörleri ＜ 1 kullanılmamalıdır.

Uygulamaların büyük bir kısmı, 1 - örn. Şanzımanlar ve döner tablolar için rulmanlar.

Güvenlik faktörleri

Ek güvenlik faktörü FS = 1'dir.

Hesaplamada herhangi bir ek güvenliği hesaba katmak normalde gerekli değildir.

Özel durumlarda, örneğin onay spesifikasyonları, dahili spesifikasyonlar, muayene organları tarafından öngörülen gereksinimler vb., Uygun güvenlik faktörü kullanılmalıdır.
