dört temas noktası çevirme halkasında statik yük kapasitesi

Statik yük taşıma, hiçbir enerji birikimi olmadan uygulanan ağırlıktır ve bu nedenle hareketsiz kalmaktır. Kuvvet, basınç ve yer çekimi statik kalır veya kademeli olarak uygulanır. Bir nesneye hızlı kuvvet veya basınç uygulanarak dinamik bir yük taşıma ölçülür.

Statik yüklemede tüm yükler zamanla sabittir. Bu, sistemde hareket olmadığı anlamına gelir, çünkü yükler her zaman oradadır ve olacaktır. Bu birçok sorunun basitleştirilmesine izin verir. Dinamik yüklemede yükün zaman içinde sabit olması gerekmez. Yük, zaman değiştikçe değişebilir ve sistemdeki nesnelerin hareketine izin verilir.

Maksimum yatak yükünü belirleyin. Bu yükler, yatağa uygulanan tüm dinamik ve statik yükleri içermelidir. Sırasıyla yükler, yatağın merkezinde hareket eden yüklere aktarılmalıdır.

Çoğunluğudört temas noktası çevirme halkasıuygulamalar, yatağın, işlemin aralıklı olmasıyla birlikte yavaş dönüşte statik yük veya yüksek yükler iletmesini gerektirir. Bu gibi uygulamalarda, iç yatak komplemanlarının yorulma ömrü, yatağın statik ve seyrek yük kapasitesinden daha az endişe vericidir. Çoğu rulman seçimi, XZWD yük derecelendirme çizelgesine ve istenen uygulama için uygun bir servis faktörüne dayanır.

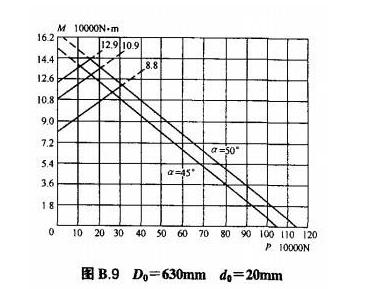

Uygun bir çevirme halkası seçimi Yaygın uygulamalar için, statik yük katsayısı açısından, kanalların sınırlayıcı statik yükü için diyagramlar (eğriler) ve hesaplanan eşdeğer eksenel ve moment statik yükünü temel alan sabitleme cıvataları vasıtasıyla gerçekleştirilebilir. birleşik yüklerin, yani hem eksenel hem de radyal kuvvetlerin ve eksantrik yükler dahil olmak üzere eğilme momentlerinin yerleştirilmesi.
