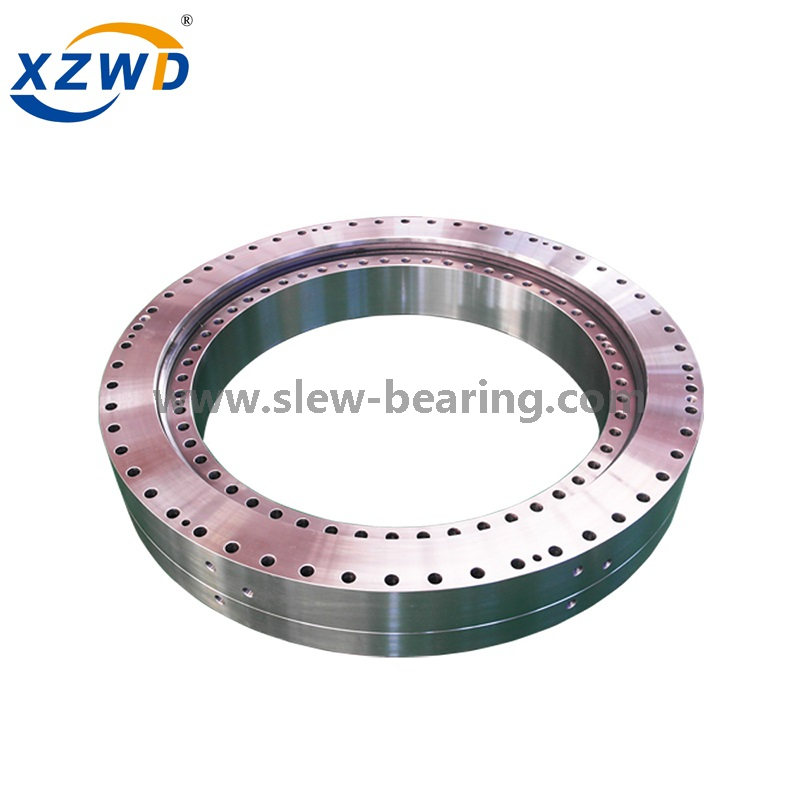

XZWD Ağır Dereceli Üç Sıra Makarası (13 Seri) Madencilik Ekipmanları için Dişli Dökme Halkası Olmadan Rotary Davul Ekranı

Üç sıra silindir yatağı yatağı, üst, alt ve radyal yarış yollarını ayıran üç koltuk halkasına sahiptir,

Milletvekilinin yük kapasitesinin her satırını belirtilebilir ve aynı anda farklı yükler taşıyabilir.

Kapasite yükü, diğer üç modelle karşılaştırılan en büyük yüktür.

Radyal Boyut Katı yapı, tekerlekli gibi ağır hizmet makineleri için özellikle uygundur

Ekskavatör, tekerlekli vinç, gemi vinç, ladle kuleleri ve ağır hizmet tipi mobil vinc.

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Model：
130.32.1000
ürün markası：
xzwd

Ürün Açıklaması

Madencilik Ekipmanları için Dişli Dökme Halkası Olmayan Ağır Hizmet Üç Sıralı Silindir (13 Seri) Rotary Davul Ekranı

Davul ekranı esas olarak eğirme yatağı, davul cihazı, çerçeve, sızdırmazlık örtüsü, giriş ve çıkıştan oluşur. Roller cihazı rafa monte edilmeye meyillidir. Motor, kuplaj boyunca kuplaj boyunca silindir aygıtı ile bağlanır, davul cihazını ekseni etrafında döndürmeye iter. Malzemeler silindir cihazına girdiğinde, silindir dişli eğimi ve aktarma, çevirme ve yuvarlanma malzemesi nedeniyle, çevirme ve yuvarlanma malzemesi Güneş, boşaltma ağızsızlaştırma işleminin altındaki silindir ucundan sonra nitelikli malzemeyi (küçük) yapın. Malzeme tamburun içine çevrildikçe, deliği tıklamayı önlemek için malzemeyi elek deliğine yuvarlayın.

. Üç sıra silindir yatağı yatağı, ayrı Üst, alt ve radyal yarış yolları,

silindirin her satırını yaptı Yük kapasitesi belirtilebilir ve farklı yükler taşıyabilir eşzamanlı.

Kapasite yükü, diğer üç model.

radyal boyut Katı yapı, ağırlık için özellikle uygundur görev tekerlekli gibi makine

ekskavatör, tekerlekli vinç, gemi vinç, kepçe Türeler ve ağır hizmet tipi mobil vinc.

Ağırlık/kg: 224-7320

Çizim almak için (PDF), lütfen modelde clik.

Numara	Vitessiz PDF.Format D L mm	Dimensions			Montaj boyutu						Yapısal boyut			Ağırlık kilogram
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	DM mm	L mm	N1 mm	H1 mm	h mm
1	130.25.500	634	366	148	598	402	24	18	M16	32	4	10	32	224

2	130.25.560	694	426	148	658	462	24	18	M16	32	4	10	32	240

3	130.25.630	764	496	148	728	532	28	18	M16	32	4	10	32	270

4	130.25.710	844	576	148	808	612	28	18	M16	32	4	10	32	300

5	130.32.800	964	636	182	920	680	36	22	M20	40	4	10	40	500

6	130.32.900	1064	736	182	1020	780	36	22	M20	40	4	10	40	600

7	130.32.1000	1164	836	182	1120	880	40	22	M20	40	5	10	40	680

8	130.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	10	40	820

9	130.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	1200

10	130.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	1300

11	130.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	1520

12	130.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	1750

13	130.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	2400

14	130.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	2700

15	130.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	3000

16	130.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	3400

17	130.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	5000

18	130.50.3550	3832	3267	270	3742	3358	72	45	M42	84	8	258	65	5680
19	130.5.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	6470
20	130.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	7320

Not:

1. N1, yağlama deliklerinin sayısıdır. Petrol Kupası M10 × 1JB/T7940.1 ~ JB/T7940.

2. Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.

3. N-φ, dokunulmuş deliğe geçebilir, dokunulmuş deliğin çapı m ve derinlik 2m'dir.

4. Formdaki teğet diş kuvveti maksimum diş kuvvetidir; Nominal teğet diş kuvveti maksimum 1/2'dir.

5. "K " zeyilname indirgeme katsayısıdır.
