Gereken çevirme halkasının büyüklüğü, aşağıdakilere göre yapılan taleplere bağlıdır:
Statik ve dinamik yük taşıma kapasitesi.
hayat
Operasyonel güvenilirlik
Statik yük taşıma kapasitesinin tanımı
Sadece nadiren döner harekete geçen döner halkalar yavaş dönme hareketine maruz kalır, sadece yavaş döndürülürler veya sabitken yüke maruz kalırlarsa, durağan iken statik yük taşıma kapasitelerine göre boyutlandırılırlar; yuvarlanma elemanları ve yivler arasındaki temas noktalarında yüke bağlı deformasyonlar.
Statik yük taşıma kapasitesi aşağıdaki şekilde tanımlanmaktadır:
temel statik yük değerleriC0 (boyut tablolarına bakın)
Statik sınırlayıcı yük diyagramları
Belirli bir uygulama için statik olarak yüklenen bir çevirme halkasının ebadı bu nedenle, C0 bazik statik yük değerleri ve statik sınırlayıcı yük diyagramları Raceway kullanılarak yaklaşık olarak kontrol edilebilir.
Statik yük taşıma kapasitesinin kontrol edilmesi
Statik yük taşıma kapasitesi, yalnızca aşağıdaki durumlarda yaklaşık olarak kontrol edilebilir:
yük düzenlemesi, Şekil 3'e göredir.
Bu yayında belirtilen tüm şartlar ile ilgili olarak yerine getirilir.
- flanş halkaları ve yeri
- montaj, yağlama ve sızdırmazlık.
Yük düzenlemelerinin daha karmaşık olduğu veya şartların yerine getirilmediği durumlarda, lütfen Schaeffler'e danışın.
Statik yük taşıma kapasitesini kontrol etmek için, aşağıdaki eşdeğer statik çalışma değerleri belirlenmelidir:
eşdeğer statik yatak yükü F0q
eşdeğer statik devirme momenti M0q.
Radyal yükü olan veya olmayan uygulamalar için kontrol mümkündür.
Radyal yük olmadan eşdeğer statik taşıyıcı yükün belirlenmesi ve statik sınırlayıcı yük diyagramındaki statik yük taşıma kapasitesinin kontrol edilmesi Yuvarlanma yolu.
Yalnızca eksenel ve devirme momenti yükleri mevcutsa, aşağıdakiler geçerlidir:
F0q = F0a · fA · fS
M0q = M0k · fA · fS
F0q-kN-Eşdeğer statik eksenel yatak yükü
F0a-kN-Statik eksenel yatak yükü
fA-Uygulama faktörü
Ek güvenlik için fS-Factor
M0q-kNm-Eşdeğer statik devirme momenti yükü
M0k-kNm-Statik devirme momenti yükü.
F0q ve M0q için değerleri kullanarak, statik sınırlayıcı yük diyagramındaki Raceway'deki yük noktasını belirleyin.
Yük noktası, kanal eğrisinin altında olmalıdır.
Yana ek olarak, sabitleme vidalarının boyutlarını da kontrol edin.
Radyal yük ile eşdeğer statik taşıyıcı yükün belirlenmesi ve statik sınırlayıcı yük diyagramındaki statik yük taşıma kapasitesinin kontrol edilmesi Yuvarlanma yolu.
Radyal yükler, ancak boyut tablosuna göre F0r radyal yükünün temel statik radyal yük C0 değerinden daha küçük olması durumunda dikkate alınabilir.
Formülü kullanarak yük eksantriklik parametresini hesaplayın.
Statik radyal yük faktörünü f0r belirleyin.
Bu, aşağıdaki gibi yapılmalıdır:

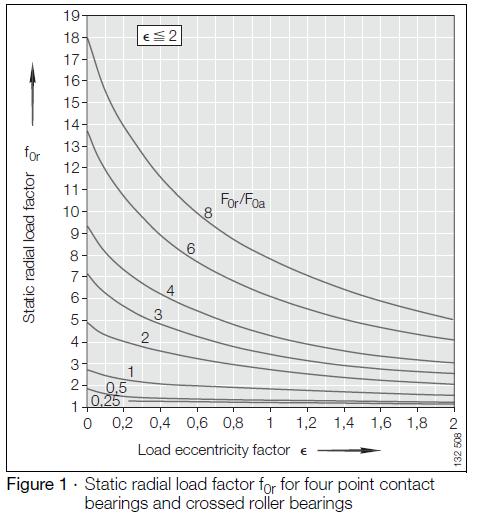

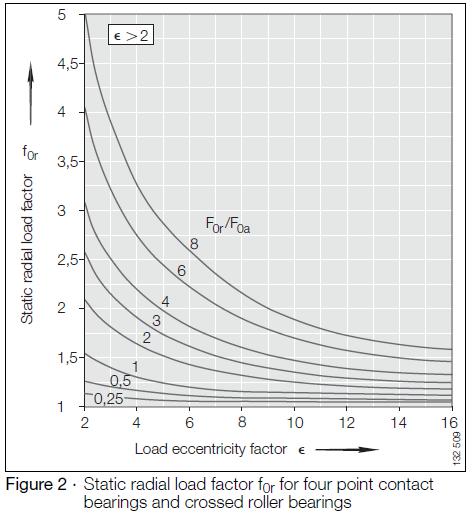

- Şekil 1 veya Şekil 2'de F0r / F0a oranını belirlemek
- F0r / F0a ve ratio oranlarından, Şekil 1 veya Şekil 2'den f0r statik radyal yük faktörünü belirleyin.
Uygulama faktörü fA'yı Tablo 1'e, gerekirse güvenlik faktörü fS'ye göre belirleyin.
Eşdeğer eksenel yatak yükünü F0q ve eşdeğer devirme momentini hesaplayın.
F0q ve M0q için değerleri kullanarak, statik sınırlayıcı yük diyagramındaki Raceway'deki yük noktasını belirleyin.
Yük noktası, kanal eğrisinin altında olmalıdır.
F0q = F0a · fA · fS · f0r
M0q = M0k · fA · fS · f0r
ε-Yük eksantriklik parametresi
DM-mm-Haddeleme elemanı aralık daire çapı (ölçü tabloları)
f0r-Statik radyal yük faktörü (bkz. Şekil 1 veya Şekil 2)
Uygulama faktörleri
Tablo 1'deki fA uygulama faktörleri ampirik değerlerdir.
En önemli gereklilikleri dikkate alırlar - örneğin
Operasyonun türü ve ciddiyeti, rijitlik veya çalışma doğruluğu.
Bir uygulamanın kesin gereksinimleri biliniyorsa,
değerler buna göre değiştirilebilir.
Uygulama faktörleri ＜ 1 kullanılmamalıdır.
Uygulamaların büyük bir kısmı, 1 - örneğin bir uygulama faktörü kullanılarak statik olarak hesaplanabilir. dişli kutuları ve döner tablalar için rulmanlar.
Güvenlik faktörleri
Ek güvenlik faktörü fS = 1'dir.
Hesaplamada herhangi bir ek güvenliği hesaba katmak normalde gerekli değildir.
Özel durumlarda, örneğin onay şartnameleri, iç şartnameler, teftiş kurullarının öngördüğü şartlar vb. Uygun güvenlik faktörü kullanılmalıdır.
