Sıcak Satış Bir satır topu ışık flanşlı tip eğimli halka Rulman Dolgu Makinesi için Kullanılır

Flanş  dönen yatak  Dört nokta temas topu eğimi yatağıyla aynı yapıya sahiptir, ancak ağırlık daha hafiftir; Flanşlı eğik yatağın dış veya iç halkası, bir flanş gibi "l " kenarına sahiptir, bu yüzden flanş tipi yatağı dedik. Flanş ışığı yatağı rulman halkası, yatak için ağırlık sınırına sahip bazı uygulamalar için de kullanılır, flanş tipi eğik halkanın ağırlığı normal tipten çok daha düşüktür. Flanş eğirme halkasının malzemeleri esas olarak 50Mn, 42CRMO ve C45'tir.

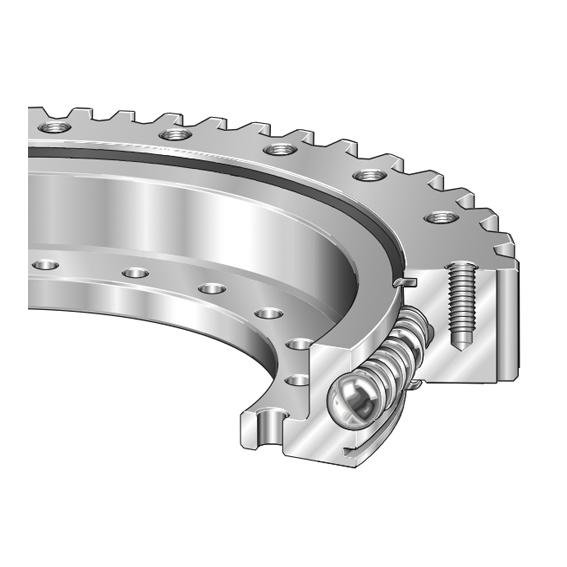

Yapı

1, Işık Serisi, harici dişli dişlerle/Dahili dişli dişleri/dişli dişleri olmadan

2, bir L-kesit halkası/iç ve dış halkalar şeklinde bir L-kesit halkası/dış halkası şeklinde iç halka, L-kesit halkaları şeklinde.

3, plastik ara parçalarla düzenlenmiş krom çelik bilyalar.

Çizim almak için (PDF), lütfen modelde clik.

Model                   PDF.Format	Wght            kilogram	Yapısal Boyut (mm)						Vites verileri				Dişli Kuvvetleri (KN)		Boşluk (mm)
		N1	D3	D1	C	Hu	d	m	z	b	Km	İzin verilmiş	Maksimum	Eksenel	Radyal
WD-231.20.0414.pdf	29.0	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.50	≤0.5	≤0.5
WD-231.20.0544.pdf	39.2	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.40	≤0.5	≤0.5
WD-231.20.0644.pdf	47.2	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-231.20.0744.pdf	53.1	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-231.20.0844.pdf	64.7	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-231.20.0944.pdf	69.1	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-231.20.1094.pdf	82.5	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5

Model                       PDF.Format	Wght            kilogram	Yapısal Boyut (mm)						Vites verileri				Dişli Kuvvetleri (KN)		Boşluk (mm)
		N1	D3	D1	C	Hu	d	m	z	b	Km	İzin verilmiş	Maksimum	Eksenel	Radyal
WD-232.20.0414.pdf	29.0	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.50	≤0.5	≤0.5
WD-232.20.0544.pdf	39.2	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.40	≤0.5	≤0.5
WD-232.20.0644.pdf	47.2	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-232.20.0744.pdf	53.1	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-232.20.0844.pdf	64.7	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-232.20.0944.pdf	69.1	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-232.20.1094.pdf	82.5	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5

Model            PDF.Format	Ağırlık (kg	Boyutlar (mm)			Montaj Boyutu (mm)							Yapısal Boyut (mm)							Boşluk (mm)
		D	de	H	D1	D2	na	Φ	Ni	Φ/m	t	N1	D3	D1	A	C	Hu	Ho	Eksenel	Radyal
WD-230.20.0414.pdf	23.0	518	304	56	490	332	16	18	24	18		4	412.5	415.5	453	375	10.5	10.5	≤0.5	≤0.5
WD-230.20.0544.pdf	30.4	648	434	56	620	462	20	18	28	18		4	542.5	545.5	583	505	10.5	10.5	≤0.5	≤0.5
WD-230.20.0644.pdf	35.8	748	534	56	720	562	24	18	32	18		4	642.5	645.5	683	605	10.5	10.5	≤0.5	≤0.5
WD-230.20.0744.pdf	42.2	848	634	56	820	662	24	18	32	18		4	742.5	745.5	783	705	10.5	10.5	≤0.5	≤0.5
WD-230.20.0844.pdf	47.1	948	734	56	920	762	28	18	36	18		4	842.5	845.5	883	805	10.5	10.5	≤0.5	≤0.5
WD-230.20.0944.pdf	52.3	1048	834	56	1020	862	32	18	40	18		4	942.5	945.5	983	905	10.5	10.5	≤0.5	≤0.5
WD-230.20.1094.pdf	61.1	1198	984	56	1170	1012	32	18	40	18		4	1092.5	1095.5	1133	1055	10.5	10.5	≤0.5	≤0.5

Flanş ışığı yatma yatağımızın MOQ'si 1 parçadır.
