WD-231.20.0544
XZWD
8482800000
Flanşlı Işık Tipi (WD-231) Döner Konveyör Dış dişli yatağı
Flanş ışığı tipi eğik yatma ile
Hafif flanş ızgarası yatağı, bu tip eğim rulmanının iç ve dış halkalarının kesitinin 'L' tipi olması dışında, sıradan eğirme yatağıyla aynı yapıya sahiptir. Böyle bir eğik yatağın montaj yüksekliği genellikle çok yüksek değildir. Hafif tasarımı, hafif flanşlı eğimli yatağı yapar Gıda makineleri, dolgu makineleri ve çevre koruma makinelerinde yaygın olarak kullanılmaktadır. Buna ek olarak, tesisimiz bu tür ürünleri farklı kullanıcıların ihtiyaçlarına göre yükseltir ve yükseltir, böylece iç ve dış halkalar sırasıyla iki bölümdür. Bu nedenle, kullanıcılar eğik yatan yedek parçaları bir yapmak zorunda kalmadan değiştirebilir. Ana makinede geniş giyinme yelpazesi. Bu yeni eğik yatma rulmanı NFB Harvard eğik yatağı olarak adlandırılır.
Flanş yatağı bir SPE'dirCial Sking Halkası Yatağı, Dış halkada bir flanş veya bir flanşlı yatak olabilir İç halka, hem iç halkada hem de dışta bir flanş bile olabilir yüzük.
Yapı
Flanşlı bilyalı rulman üç farklı tipe sahiptir:
Dişli Yok
harici dişli
iç vites
Flanş Işık Tipi Dökme Uygulaması ile

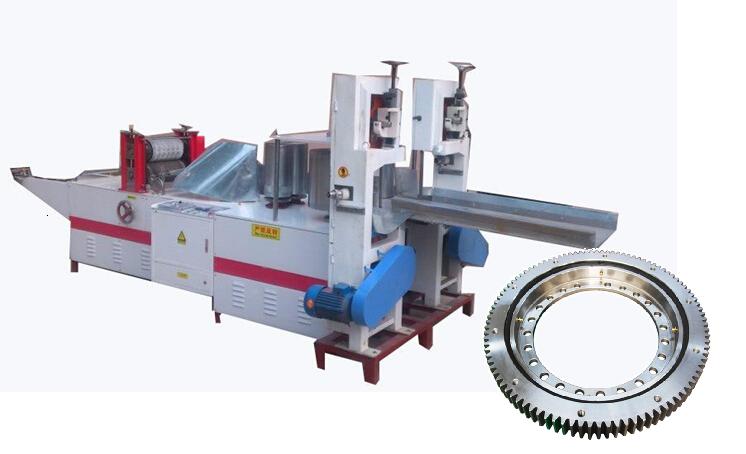

Flanş eğirme yatakları çekici kamyonlarda yaygın olarak kullanılır ve diğer uygulamalar, kaldırma ve taşıma makineleri, madencilik makineleri, inşaat makineleri, ekskavatör, beton makinesi, kağıt makinesi, plastik ve kauçuk makinesi ve çelik tesisi gibi römork yataklarıyla aynıdır.
Dişli verileri:
-0.8—-0.5. "Km " zirve azaltımıdır; M: Modül; Z: Dişler no.
Çizim almak için (PDF), lütfen modelde clik.
| Model PDF.Format | Wght kilogram | Yapısal Boyut (mm) | Vites verileri | Dişli Kuvvetleri (KN) | Boşluk (mm) | ||||||||||
| N1 | D3 | D1 | C | Hu | d | m | z | b | Km | İzin verilmiş | Maksimum | Eksenel | Radyal | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0.5 | ≤0.5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| Model | Boyutlar (mm) | Montaj Boyutu (mm) | ||||||||
| D | de | H | D1 | D2 | na | Φ/m | Ni | Φ/m | t | |
| WD-231.20.0414 | 504 | 304 | 56 | 455 | 332 | 10 | M12 | 24 | 18 | 20 |
| WD-231.20.0544 | 640.8 | 434 | 56 | 585 | 462 | 14 | M12 | 28 | 18 | 20 |
| WD-231.20.0644 | 742.8 | 534 | 56 | 685 | 562 | 16 | M12 | 32 | 18 | 20 |
| WD-231.20.0744 | 838.8 | 634 | 56 | 785 | 662 | 18 | M12 | 32 | 18 | 20 |
| WD-231.20.0844 | 950.4 | 734 | 56 | 885 | 762 | 18 | M12 | 36 | 18 | 20 |
| WD-231.20.0944 | 1046 | 834 | 56 | 985 | 862 | 20 | M12 | 40 | 18 | 20 |
| WD-231.20.1094 | 1198 | 984 | 56 | 1135 | 1012 | 22 | M12 | 40 | 18 | 20 |
Not:
1. N1, yağlama deliklerinin sayısıdır. Petrol Kupası M8 × 1JB/T7940.1 ~ JB/T7940.
2. Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.
3. "km " zekâ azalmasıdır; M: Modül; Z: Dişler no.
4. Yük eğrisi kapasitesi için lütfen kataloğumuzu eğirme rulmanı için indirin.
