Dikişli Dişli Şanzımanlar

Bu geniş aralık Sönen sürücü için dişli kutuları  ekskavatörler, her türlü mobil vinç, şantiyelerin kule vinçleri, liman ve güverte vinçleri, hava iş platformları ve güneş izleyicileri (büyük fotoğraf  Voltaik paneller ve rüzgar  güç ekipmanı). En yaygın hidrolik ve elektrik motorları için yerleşik negatif frenler ve adaptörlerle birlikte tüm boyutlar için çok çeşitli indirgeme oranları mevcuttur.

Çıkış şaftındaki yüksek kapasiteli rulmanlar, eğik halka/pinyon dişlisi nedeniyle ağır radyal yükleri almak için tasarlanmıştır.

Dönüş pinyonları, çeşitli tipte halka halkalarına uyacak şekilde birçok farklı modül ve diş sayısı ile mevcuttur.

Aralık, 1.000'den 130.000 nm'ye kadar tork için 15 farklı boyutu kapsar.

Slewing Drive'a Giriş  Dişli kutuları

Sking rulmanları veya pikap yatağı olarak da bilinen eğirme halkası, daha eksenel yük, radyal yük ve eğim momentini sürdürebilen büyük bir yataktır. Göreceli döner hareket olması gereken iki nesne arasında temel makine iletim parçaları olan "makine eklemleri " olarak bilinir. İç ve dış halkaya, yuvarlanma ve diğer bileşenlere sahiptir.

Düşünülebilir Şanzıman olarak eğik sking sürücüsü  Çünkü çekirdek hareket bileşenleri döner rulman ve solucan milidir. Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur. Bir güç kaynağı olarak, Slew motor genellikle DC gezegen dişli motoru veya AC dişli motorudur. AC hidrolik motor esas olarak inşaat makinelerinde bir güç tahrik sistemi olarak kullanılır. Çekirdek bileşen eğirme halka sürücüsü olduğundan, eğik şanzıman  Eksenel ve radyal kuvvetlere kolayca dayanabilir. Dönen sürücü çalışma prensibi: solucan, dönme halkasının dış halkasını döndürmeye yönlendiren motor tarafından yönlendirilir; Dış halka çıkışı Flanş içinden tork ve eğik halkanın iç halkası muhafazaya sabitlenir.

Sarkan sürücü dişli kutuları Ters kendi kendine kilitlenen özelliklere sahip solucan dişli tahriki nedeniyle ters kendi kendine kilitlenmeye sahiptir. Bu özellik, konakçı işletme ve güvenlik faktörünün stabilitesini büyük ölçüde artırır. Geleneksel salıncak ürünleriyle karşılaştırıldığında, slewing Drive şanzımanı kurulumu kolaydır, bakımı kolaydır ve önemli ölçüde kurulum alanı tasarrufu sağlar.

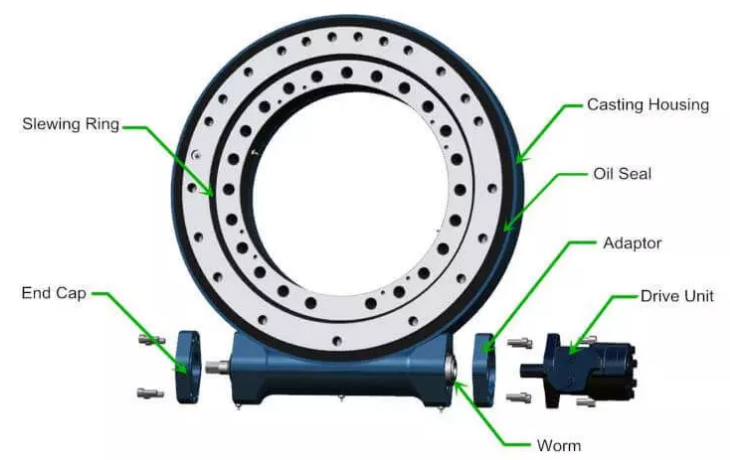

Sarkan sürücü Dişli kutuları Yapı:

Sarkan sürücü Dişli kutuları Avantajlar

1. Hourglass solucan teknolojisi daha fazla diş teması, daha yüksek tork sağlar

2. Düşük bakım maliyetleri ile ekonomik ve kompakt bir çözüm sağlayın

3.Slewing Dişli ve Yarış Pisti Harden İşleme Teknolojisi Skw Drive ömrünü artırın

4. Tüm Sking Mekanizması Bileşenleri titizlikle test edilir ve kaliteli güvenceye sahiptir

5.Custom Tasarım mevcuttur

6. Tipes: Tek Eksenli Dönme Tahriki, Çift Eksenli Dönme Tahliyesi, Açık Housing Sking Tahliyesi, Kapalı Sömrü Sürücüsü, Dikey Montajlı Sömme Sürücüsü

Sarkan sürücü Dişli kutuları Uygulama

Slewing Drive, rotasyonel tork mukavemeti gerektiren uygulama için mükemmel bir hareket kontrol ürünüdür.

1. Güneş için Drive: Güneş fotovoltaik panel rotasyonunda tasarlanmıştır ve enerji üretim verimliliğini artırır. Tek eksen ve çift eksen güneş izleme çözümleri mevcuttur. Güneş İzleme Sistemi Uygulaması için Güç Jack Motion Slewing Drive Solar Concinator Solar Dışa, CPV (Konsantre Fotovoltaik), CSP (Konsantre Güneş Gücü), Güneş Parabolik Oluğu, PV Tracker

2. Rüzgar jeneratörleri için: rüzgar türbinlerindeki kaideyi döndürmek için eğirme sürücüleri kullanılır

3. İnşaat Makineleri Uygulaması için Drive Drive: Montajlı kamyon vinçinde yaygın olarak uygulanır, hava çalışma platformu, dock vinç, kereste kapmak

4. Endüstri Pazarı için: Otomasyon/Montaj Hattı, Robotik Kol

5. Uydu için: Slew Drive, uydu çanağında uzay iletişimi ve küresel konumlandırma sistemleri için kullanılabilir
