WEA21
XZWD
Giriş:
Temel bileşeni olarak yatma yatağı benimseyerek, slewing sürücü Ayı eksenel kuvvet, radyal kuvvet ve aynı anda eğik moment. Modüler römorklarda, her tür Vinçler, hava çalışma platformu, güneş izleme sistemleri ve rüzgar gücü Sistemler.
Elektrik ve gezegen şanzımanları müşterinin gereksinimleri. Slewing Drive, tasarruf etme avantajına sahiptir Tesislerde alan, kompakt bir tasarımda maksimum yük kapasitesi, geniş ömür ve azaltılmış bakım maliyetleri.
Sözlük
1) Tilting Moment Tork: Tork, yük mesafe ile çarpılır Yükün konumu ile eğik yatma merkezi arasında. Eğer Yük ve mesafe ile üretilen tork, nominal eğimden daha büyüktür Moment torku, eğirme sürücüsü devrilecek.
2) Radyal Yük
3) Eksenel Yük: Dönen yatağın eksenine paralel yük
4) Tork tutma: Ters torktur. Sürücü geri döndüğünde ve parçalar hasar görmediğinde,
5) Elde edilen maksimum tork, tutma torku olarak adlandırılır.
6) Kendi kendine kilitleme: Yalnızca yüklendiğinde, eğirme sürücüsü ters döndüremez ve böylece kendi kendine kilitleme olarak adlandırılır.
-Müşterek, zaten tasarlanmış Slewing Drive Connect boyutumuza göre motoru seçebilir.
-Bağlantı yapısını müşterinin motor bağlantı boyutuna göre tasarlayabiliriz.
-Tüm parçalara hidrolik motor, DC motoru, AC motor, step veya servo motoru sağlamaya yardımcı olabiliriz.
- Daha fazla bilgi edinin: http://en.site3184760.tw.ldyjz.com/wea14-pd6018425.html#sthash.qzsx1xhz.dpufGiriş:
Temel bileşeni olarak yatma yatağı benimseyerek, slewing sürücü Ayı eksenel kuvvet, radyal kuvvet ve aynı anda eğik moment. Modüler römorklarda, her tür Vinçler, hava çalışma platformu, güneş izleme sistemleri ve rüzgar gücü Sistemler.
Elektrik ve gezegen şanzımanları müşterinin gereksinimleri. Slewing Drive, tasarruf etme avantajına sahiptir Tesislerde alan, kompakt bir tasarımda maksimum yük kapasitesi, geniş ömür ve azaltılmış bakım maliyetleri.
Sözlük
1) Tilting Moment Tork: Tork, yük mesafe ile çarpılır Yükün konumu ile eğik yatma merkezi arasında. Eğer Yük ve mesafe ile üretilen tork, nominal eğimden daha büyüktür Moment torku, eğirme sürücüsü devrilecek.
2) Radyal Yük
3) Eksenel Yük: Dönen yatağın eksenine paralel yük
4) Tork tutma: Ters torktur. Sürücü geri döndüğünde ve parçalar hasar görmediğinde,
5) Elde edilen maksimum tork, tutma torku olarak adlandırılır.
6) Kendi kendine kilitleme: Yalnızca yüklendiğinde, eğirme sürücüsü ters döndüremez ve böylece kendi kendine kilitleme olarak adlandırılır.
-Müşterek, zaten tasarlanmış Slewing Drive Connect boyutumuza göre motoru seçebilir.
-Bağlantı yapısını müşterinin motor bağlantı boyutuna göre tasarlayabiliriz.
-Tüm parçalara hidrolik motor, DC motoru, AC motor, step veya servo motoru sağlamaya yardımcı olabiliriz.
- Daha fazla bilgi edinin: http://en.site3184760.tw.ldyjz.com/wea14-pd6018425.html#sthash.qzsx1xhz.dpuf

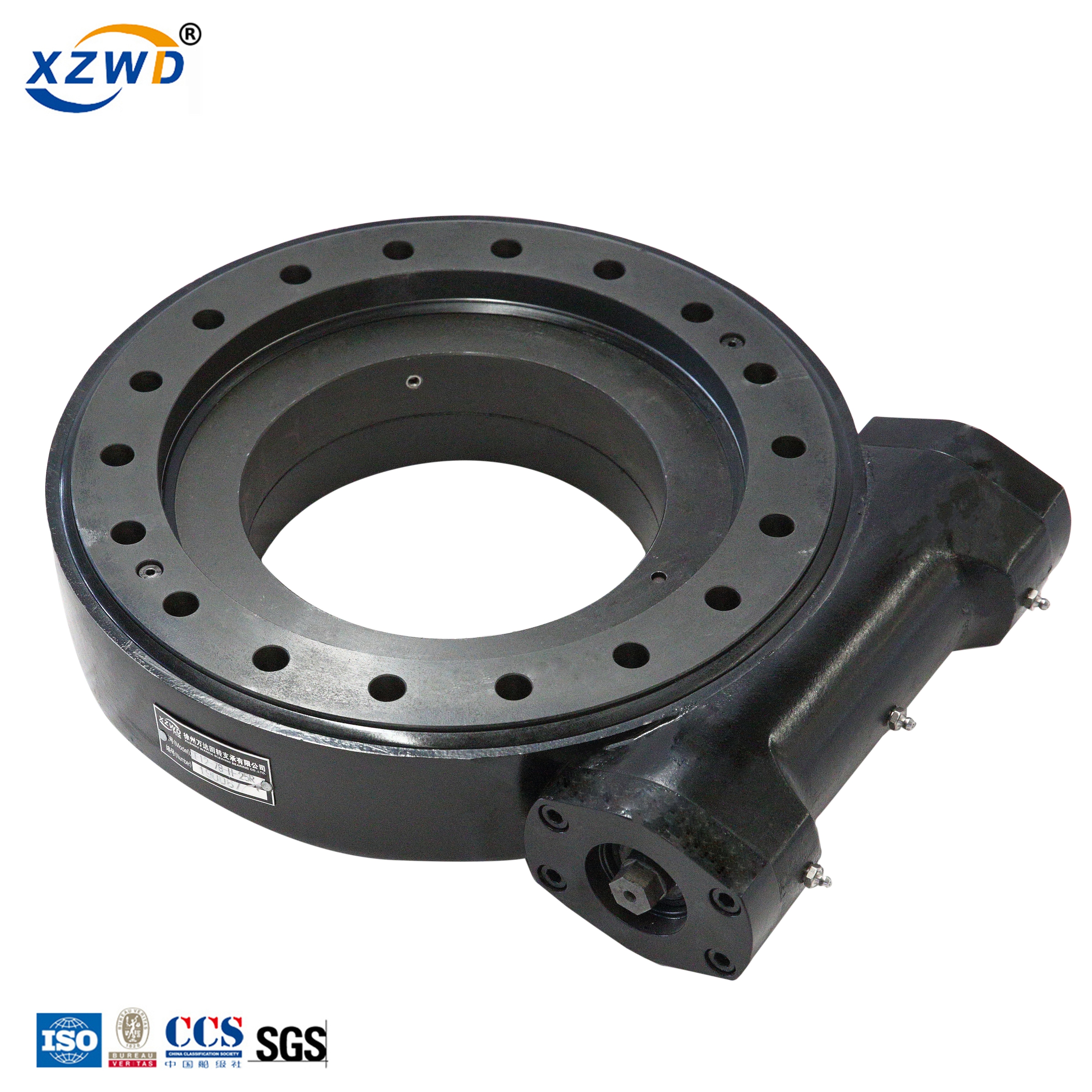

WEA Serisi Slewing Drive, Slew Drive yeni bir slewing serisi Ürün, aynı zamanda eğik indirgeme olarak da adlandırılır. Genellikle solucandan oluşur, Dökme yatağı, gövde, motor adaptörü, uç kapak ve diğer bileşenler. Temel bileşeni olarak yatma yatağı benimseyerek, slewing sürücü Ayı eksenel kuvvet, radyal kuvvet ve aynı anda eğik moment. SE Serisi Slewing Drive ile karşılaştırılan WEA Serisi avantajlara sahiptir daha iyi koruyucu performans, harika bulaşma tork, daha iyi Etki direnci ve uzun çalışma ömrü.
WEA Serisi Slewing Drive nispeten dönerde yaygın olarak uygulanır Makine ve güneş enerjisi alanının parçaları. Güneş izleme sistemi döner Hava Çalışma Makinesi Kamyonu Vinç Kaya Matkapının Şasisi, Sondaj Makine Kavrama Ahşap Makinesi, Kod Kalp Makinesi.
Kendinden tahrikli modüler taşıyıcı veya bazen kendi kendine tahrikli modüler fragman (SPMT), çok çeşitli tekerleklere sahip bir platform aracıdır. SPMT'ler Büyük köprü bölümleri, yağ gibi büyük nesneleri taşımak için kullanılır Çok büyük veya ağır olan ekipmanları, motorları ve diğer nesneleri rafine etme Kamyonlar için.
Çizim almak için (PDF), lütfen modelde clik.
Model | Dış boyutlar | Kurulum boyutları | Montaj deliği verileri | |||||||||||||
PDF.Format | L1 | L2 | L3 | H2 | D0 | D2 | D3 | D4 | D5 | N1 | M1 | T1 | T2 | N2 | M2 | T3 |
mm | İç halka | Dış halka | ||||||||||||||
424 | 330 | 180 | 108 | 360 | 175 | 146 | 222.5 | 270 | 15 | M16 | 30 | 62 | 16 | M16 | 30 | |
509 | 370 | 222.5 | 108 | 445 | 259 | 229 | 310 | 358 | 19 | M16 | 30 | 62 | 18 | M16 | 30 | |
544 | 380 | 240 | 108 | 480 | 295 | 265 | 342 | 390 | 23 | M16 | 30 | 56 | 18 | M16 | 30 | |
534 | 405 | 285 | 108 | 570 | 365.1 | 332 | 430 | 479.4 | 20 | M16 | 32 | 62 | 20 | M16 | 32 | |
762 | 483 | 350 | 130 | 693 | 466.7 | 425 | 540 | 574.2 | 35 | M20 | 40 | 70 | 36 | M20 | 40 | |
861 | 513 | 399 | 130 | 793 | 565 | 525 | 630 | 675 | 35 | M20 | 40 | 70 | 36 | M20 | 40 |
Model | Ourdu torku olarak derecelendirilmiş Kn.M | Eğik moment torku Kn.M | Statik eksenel yük kn | Statik radyal yük kn | Dinamik eksenel yük kn | 56dynamik radyal yük kn | Tutma torku Kn.M | Dişli radyosu | Çıkış hızı Rpm | Kendi kendine kilitlenen dişliler | Ağırlık kilogram |
WEA9 | 8 | 33.9 | 550 | 205 | 130 | 110 | 38.7 | 62: 1 | <3 | Evet | 53kg |
WEA12 | 9.5 | 54.3 | 725 | 270 | 180 | 140 | 43 | 79: 1 | <3 | Evet | 66.8kg |
WEA14 | 10.8 | 67.8 | 920 | 343 | 220 | 190 | 48 | 86: 1 | <3 | Evet | 75kg |
WEA17 | 12.96 | 135.6 | 1110 | 414 | 268 | 220 | 72.3 | 104: 1 | <2 | Evet | 96kg |
WEA21 | 28.7 | 203 | 1595 | 596 | 340 | 270 | 105.8 | 90: 1 | <1.5 | Evet | 172kg |
WEA25 | 34.2 | 310 | 1850 | 690 | 440 | 320 | 158.3 | 104: 1 | <1.5 | Evet | 202kg |
Giriş:
Temel bileşeni olarak yatma yatağı benimseyerek, slewing sürücü Ayı eksenel kuvvet, radyal kuvvet ve aynı anda eğik moment. Modüler römorklarda, her tür Vinçler, hava çalışma platformu, güneş izleme sistemleri ve rüzgar gücü Sistemler.
Elektrik ve gezegen şanzımanları müşterinin gereksinimleri. Slewing Drive, tasarruf etme avantajına sahiptir Tesislerde alan, kompakt bir tasarımda maksimum yük kapasitesi, geniş ömür ve azaltılmış bakım maliyetleri.
Sözlük
1) Tilting Moment Tork: Tork, yük mesafe ile çarpılır Yükün konumu ile eğik yatma merkezi arasında. Eğer Yük ve mesafe ile üretilen tork, nominal eğimden daha büyüktür Moment torku, eğirme sürücüsü devrilecek.
2) Radyal Yük
3) Eksenel Yük: Dönen yatağın eksenine paralel yük
4) Tork tutma: Ters torktur. Sürücü geri döndüğünde ve parçalar hasar görmediğinde,
5) Elde edilen maksimum tork, tutma torku olarak adlandırılır.
6) Kendi kendine kilitleme: Yalnızca yüklendiğinde, eğirme sürücüsü ters döndüremez ve böylece kendi kendine kilitleme olarak adlandırılır.
-Müşterek, zaten tasarlanmış Slewing Drive Connect boyutumuza göre motoru seçebilir.
-Bağlantı yapısını müşterinin motor bağlantı boyutuna göre tasarlayabiliriz.
-Tüm parçalara hidrolik motor, DC motoru, AC motor, step veya servo motoru sağlamaya yardımcı olabiliriz.
- Daha fazla bilgi edinin: http://en.site3184760.tw.ldyjz.com/wea14-pd6018425.html#sthash.qzsx1xhz.dpufGiriş:
Temel bileşeni olarak yatma yatağı benimseyerek, slewing sürücü Ayı eksenel kuvvet, radyal kuvvet ve aynı anda eğik moment. Modüler römorklarda, her tür Vinçler, hava çalışma platformu, güneş izleme sistemleri ve rüzgar gücü Sistemler.
Elektrik ve gezegen şanzımanları müşterinin gereksinimleri. Slewing Drive, tasarruf etme avantajına sahiptir Tesislerde alan, kompakt bir tasarımda maksimum yük kapasitesi, geniş ömür ve azaltılmış bakım maliyetleri.
Sözlük
1) Tilting Moment Tork: Tork, yük mesafe ile çarpılır Yükün konumu ile eğik yatma merkezi arasında. Eğer Yük ve mesafe ile üretilen tork, nominal eğimden daha büyüktür Moment torku, eğirme sürücüsü devrilecek.
2) Radyal Yük
3) Eksenel Yük: Dönen yatağın eksenine paralel yük
4) Tork tutma: Ters torktur. Sürücü geri döndüğünde ve parçalar hasar görmediğinde,
5) Elde edilen maksimum tork, tutma torku olarak adlandırılır.
6) Kendi kendine kilitleme: Yalnızca yüklendiğinde, eğirme sürücüsü ters döndüremez ve böylece kendi kendine kilitleme olarak adlandırılır.
-Müşterek, zaten tasarlanmış Slewing Drive Connect boyutumuza göre motoru seçebilir.
-Bağlantı yapısını müşterinin motor bağlantı boyutuna göre tasarlayabiliriz.
-Tüm parçalara hidrolik motor, DC motoru, AC motor, step veya servo motoru sağlamaya yardımcı olabiliriz.
- Daha fazla bilgi edinin: http://en.site3184760.tw.ldyjz.com/wea14-pd6018425.html#sthash.qzsx1xhz.dpuf
WEA Serisi Slewing Drive, Slew Drive yeni bir slewing serisi Ürün, aynı zamanda eğik indirgeme olarak da adlandırılır. Genellikle solucandan oluşur, Dökme yatağı, gövde, motor adaptörü, uç kapak ve diğer bileşenler. Temel bileşeni olarak yatma yatağı benimseyerek, slewing sürücü Ayı eksenel kuvvet, radyal kuvvet ve aynı anda eğik moment. SE Serisi Slewing Drive ile karşılaştırılan WEA Serisi avantajlara sahiptir daha iyi koruyucu performans, harika bulaşma tork, daha iyi Etki direnci ve uzun çalışma ömrü.
WEA Serisi Slewing Drive nispeten dönerde yaygın olarak uygulanır Makine ve güneş enerjisi alanının parçaları. Güneş izleme sistemi döner Hava Çalışma Makinesi Kamyonu Vinç Kaya Matkapının Şasisi, Sondaj Makine Kavrama Ahşap Makinesi, Kod Kalp Makinesi.
Kendinden tahrikli modüler taşıyıcı veya bazen kendi kendine tahrikli modüler fragman (SPMT), çok çeşitli tekerleklere sahip bir platform aracıdır. SPMT'ler Büyük köprü bölümleri, yağ gibi büyük nesneleri taşımak için kullanılır Çok büyük veya ağır olan ekipmanları, motorları ve diğer nesneleri rafine etme Kamyonlar için.
Çizim almak için (PDF), lütfen modelde clik.
Model | Dış boyutlar | Kurulum boyutları | Montaj deliği verileri | |||||||||||||
PDF.Format | L1 | L2 | L3 | H2 | D0 | D2 | D3 | D4 | D5 | N1 | M1 | T1 | T2 | N2 | M2 | T3 |
mm | İç halka | Dış halka | ||||||||||||||
424 | 330 | 180 | 108 | 360 | 175 | 146 | 222.5 | 270 | 15 | M16 | 30 | 62 | 16 | M16 | 30 | |
509 | 370 | 222.5 | 108 | 445 | 259 | 229 | 310 | 358 | 19 | M16 | 30 | 62 | 18 | M16 | 30 | |
544 | 380 | 240 | 108 | 480 | 295 | 265 | 342 | 390 | 23 | M16 | 30 | 56 | 18 | M16 | 30 | |
534 | 405 | 285 | 108 | 570 | 365.1 | 332 | 430 | 479.4 | 20 | M16 | 32 | 62 | 20 | M16 | 32 | |
762 | 483 | 350 | 130 | 693 | 466.7 | 425 | 540 | 574.2 | 35 | M20 | 40 | 70 | 36 | M20 | 40 | |
861 | 513 | 399 | 130 | 793 | 565 | 525 | 630 | 675 | 35 | M20 | 40 | 70 | 36 | M20 | 40 |
Model | Ourdu torku olarak derecelendirilmiş Kn.M | Eğik moment torku Kn.M | Statik eksenel yük kn | Statik radyal yük kn | Dinamik eksenel yük kn | 56dynamik radyal yük kn | Tutma torku Kn.M | Dişli radyosu | Çıkış hızı Rpm | Kendi kendine kilitlenen dişliler | Ağırlık kilogram |
WEA9 | 8 | 33.9 | 550 | 205 | 130 | 110 | 38.7 | 62: 1 | <3 | Evet | 53kg |
WEA12 | 9.5 | 54.3 | 725 | 270 | 180 | 140 | 43 | 79: 1 | <3 | Evet | 66.8kg |
WEA14 | 10.8 | 67.8 | 920 | 343 | 220 | 190 | 48 | 86: 1 | <3 | Evet | 75kg |
WEA17 | 12.96 | 135.6 | 1110 | 414 | 268 | 220 | 72.3 | 104: 1 | <2 | Evet | 96kg |
WEA21 | 28.7 | 203 | 1595 | 596 | 340 | 270 | 105.8 | 90: 1 | <1.5 | Evet | 172kg |
WEA25 | 34.2 | 310 | 1850 | 690 | 440 | 320 | 158.3 | 104: 1 | <1.5 | Evet | 202kg |
