WD-062.20.0414
XZWD
Bir eğik yatak veya halka eğildi bir dönme haddeleme veya düz rulmanlı Bu tipik olarak ağır ama yavaş dönen veya yavaş uyumlu bir yükü destekler, genellikle geleneksel gibi yatay bir platform vinç, a sallaveya yatay eksenin rüzgara bakan platformu yeldeğir değirmeni. ("Slew " a yer değişikliği olmadan dönme anlamına gelir.)
İnce kesit eğimi, sıradan ile aynı yapıya sahiptir Döküm yatağı, ancak ağırlık hafiftir ve esnek bir şekilde döner.

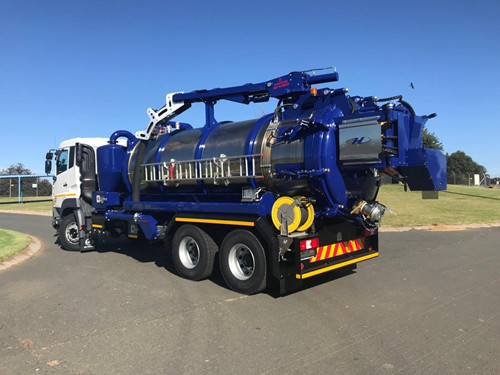

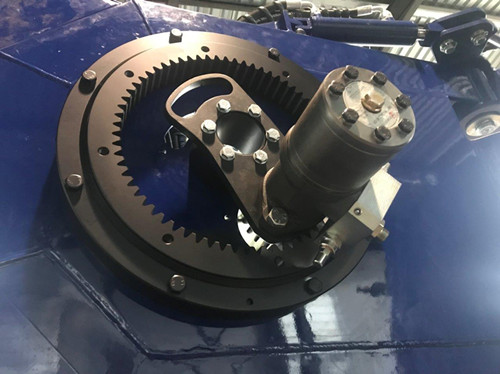

Kanalizasyon ve jetleme kamyonu üreticisi için eğimli rulmanlar sağladık, aşağıda gerçek uygulamanın resimleri.
Çizim almak için (PDF), lütfen modelde clik.
| Model PDF.Format | Ağırlık (kg | Yapısal boyut | Dişli Verileri (KN) | Vites kuvveti | Boşluk | |||||||||||
| D3 | D1 | H1 | H2 | Hu | Ho | d | m | z | K.M | b | İzin verilmiş | Maksimum | Eksenel | Radyal | ||
 WD-062.20.0414.pdf | 31 | 415.5 | 413 | 45.5 | 45.5 | 10.5 | 10.5 | 335 | 5 | 67 | -0.75 | 45.5 | 13.54 | 27.08 | ≤0.28 | ≤0.24 |
 WD-062.20.0544.pdf | 42 | 545.5 | 543 | 45.5 | 45.5 | 10.5 | 10.5 | 456 | 6 | 76 | -0.6 | 45.5 | 16.00 | 32.00 | ≤0.30 | ≤0.26 |
 WD-062.20.0644.pdf | 50 | 645.5 | 643 | 45.5 | 45.5 | 10.5 | 10.5 | 558 | 6 | 93 | -0.6 | 45.5 | 15.62 | 31.24 | ≤0.30 | ≤0.26 |
| WD-062.20.0744.pdf | 58 | 745.5 | 743 | 45.5 | 45.5 | 10.5 | 10.5 | 660 | 6 | 110 | -0.6 | 45.5 | 15.32 | 30.64 | ≤0.30 | ≤0.26 |
| WD-062.20.0844.pdf | 69 | 845.5 | 843 | 45.5 | 45.5 | 10.5 | 10.5 | 752 | 8 | 94 | -0.8 | 45.5 | 20.8 | 41.60 | ≤0.30 | ≤0.26 |
| WD-062.20.0944.pdf | 76 | 945.5 | 943 | 45.5 | 45.5 | 10.5 | 10.5 | 856 | 8 | 107 | -0.8 | 45.5 | 20.49 | 40.98 | ≤0.30 | ≤0.26 |
| WD-062.20.1094.pdf | 91 | 1096 | 1093 | 45.5 | 45.5 | 10.5 | 10.5 | 1000 | 8 | 125 | -0.8 | 45.5 | 20.16 | 40.32 | ≤0.30 | ≤0.26 |
| Model | Boyutlar (mm) | Montaj Boyutu (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Not:
1. N1, yağlama deliklerinin sayısıdır. Petrol Kupası M8 × 1JB/T7940.1 ~ JB/T7940.
2. Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.
3. "km " zekâ azalmasıdır; M: Modül; Z: Dişler no.
4. Yük eğrisi kapasitesi için lütfen kataloğumuzu eğirme rulmanı için indirin.
