Flanş eğimi
XZWD
8482800000

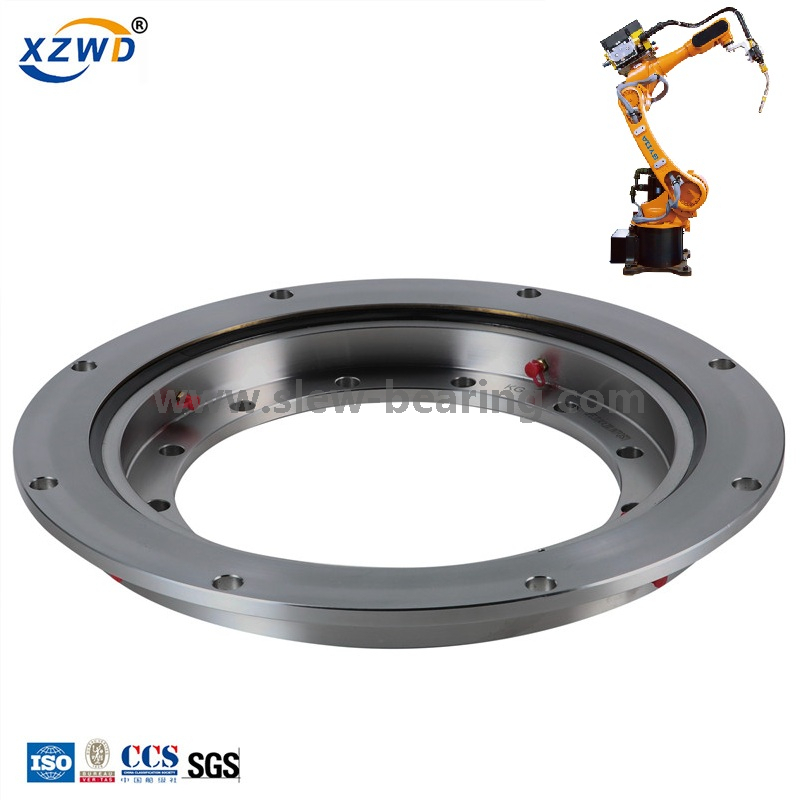

Işık Serisi Dökme Halkası Çarpıyınız Yatak
Işık dönen yatak Dört nokta temas topu eğimi rulmanı ile aynı yapıya sahiptir, ancak ağırlık hafiftir ve bazı hafif tip makine uygulamaları için kullanılabilir. Yük kapasitesi düşükse biraz maliyet tasarrufu sağlayabilir. . Hafif Düzenli Dönme Yüzük düşük profilli ve mükemmel bir performansa sahip.
Uygulamalar:
Uygulaması için yaygın olarak kullanılır kaynak Konumlandırıcı eğik yüzük, orta ve küçük seri vinç, ekskavatörler, şişeleme ve ambalaj makinesi, robotsetc.
Yapı
Dökme yatağı iç dişli, harici dişli ve diplolamayan ile yapılabilir. Referansınızın yapısı aşağıdadır.
Not: İnce bölüm eğimi yatağı, sıradan eğimle aynı yapıya sahiptir, ancak ağırlık hafiftir ve esnek bir şekilde döner, bu da gıda makinelerinde, konserve makinelerinde ve çevre makinelerinde vb.
Tytle: WD-231
Wight/kg: 29-82.5kg
Güçlü yönler: Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.
Uygulama:
1. machinaery,
2. Makineler
3. Çevre Makineleri vb.
Dişli verileri: -0.8 ---0.5. "Km " ek azaltma; M: Modül; Z: Dişler no.
Çizim almak için (PDF), lütfen modelde clik.
| Model PDF.Format | Wght kilogram | Yapısal Boyut (mm) | Vites verileri | Dişli Kuvvetleri (KN) | Boşluk (mm) | ||||||||||
| N1 | D3 | D1 | C | Hu | d | m | z | b | Km | İzin verilmiş | Maksimum | Eksenel | Radyal | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0.5 | ≤0.5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| Model | Boyutlar (mm) | Montaj Boyutu (mm) | ||||||||
| D | de | H | D1 | D2 | na | Φ/m | Ni | Φ/m | t | |
| WD-231.20.0414 | 504 | 304 | 56 | 455 | 332 | 10 | M12 | 24 | 18 | 20 |
| WD-231.20.0544 | 640.8 | 434 | 56 | 585 | 462 | 14 | M12 | 28 | 18 | 20 |
| WD-231.20.0644 | 742.8 | 534 | 56 | 685 | 562 | 16 | M12 | 32 | 18 | 20 |
| WD-231.20.0744 | 838.8 | 634 | 56 | 785 | 662 | 18 | M12 | 32 | 18 | 20 |
| WD-231.20.0844 | 950.4 | 734 | 56 | 885 | 762 | 18 | M12 | 36 | 18 | 20 |
| WD-231.20.0944 | 1046 | 834 | 56 | 985 | 862 | 20 | M12 | 40 | 18 | 20 |
| WD-231.20.1094 | 1198 | 984 | 56 | 1135 | 1012 | 22 | M12 | 40 | 18 | 20 |
Not:
1. N1, yağlama deliklerinin sayısıdır. Petrol Kupası M8 × 1JB/T7940.1 ~ JB/T7940.
2. Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.
3. "km " zekâ azalmasıdır; M: Modül; Z: Dişler no.
4. Yük eğrisi kapasitesi için lütfen kataloğumuzu eğirme rulmanı için indirin.
