Hava platformu araçları için yüksek kaliteli dört nokta temas topu yatağı yatağı

Kataloğumuzda müşteri tarafından tanımlanan ve toplanan yükler ve çalışma koşulları. En uygun ürünü seçmek için XZWD Mühendislik Departmanımız.

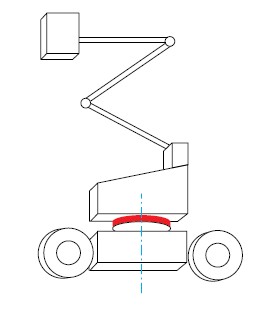

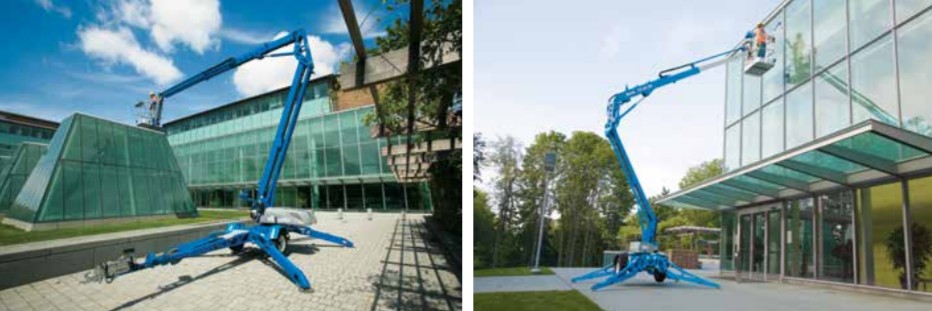

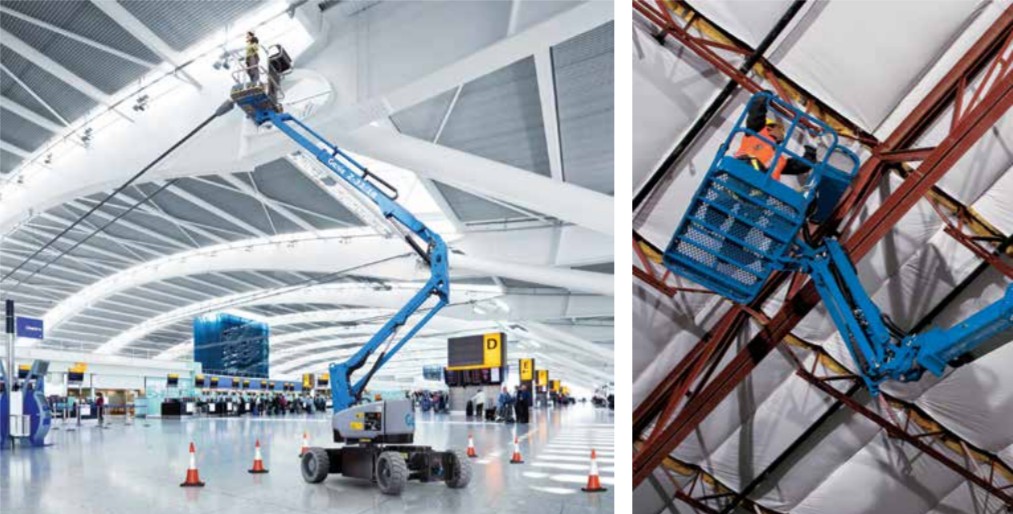

Wanda Slewing Ring'in sertliği ve ön yükü, en yüksek hava platform araçları için mükemmel bir çözümdür. Bu uygulamalar, rüzgara tabi zor ortamda çalışırken manevra ve güvenlik konusunda hassasiyet gerektirir. Özellikle itfaiye için en yüksek sertlik, çalışmalardaki en yüksek verimliliği sağlar.

Hava Platformu Araçları için Usuall, 300 mm ila 700 mm arasında merkez mesafesi olan boyutlarda tek sıra dört nokta temas topu yatağı kullandı. Detay boyutları listesi aşağıdaki gibi:

Tek Serçe Dört Nokta Temas Top Sking Rulman

(01 Serisi) Harici dişli

Tek sıra dört nokta temas topu eğim halkaları Kompakt yapı ve hafifte tasarlanan iki koltuk halkası, Dairesel Yarış Pisti ile Çelik Top Kontağı Dört noktada; dayanabilir Eksenel kuvvet, radyal kuvvet ve aynı zamanda eğim anı.

Dökme konveyör, kaynak manipülatörü, ışık ve Orta görev vinç, ekskavatör ve diğer inşaat makineleri.

Tytle: Dış dişli tek sıra top taşıyan

Wight/kg: 24-2800

Güçlü yönler: Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.

Uygulama:

1.  yemek makineleri,

2. Makineler

3. Çevre Makineleri vb.

Çizim almak için (PDF), lütfen modelde clik.

Numara	Harici dişli	Boyutlar (mm)			Montaj Boyutları (mm)						Yapısal Boyut (mm)					Vites verileri					Vites kuvveti 10^4 kN		ağırlık            kilogram
		D	d	H	D1	D2	n	Φ	DM	L	N1	D3	D1	H1	h	b	x	M	De	z	N	T
1	011.20.200.	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	40	0	3	300	98	1.5	2.1	24
2	011.20.224.	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	40	0	3	321	105	1.5	2.1	25
3	011.20.250.	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	40	0	4	352	86	2.1	2.8	30
4	011.20.280.	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	40	0	4	384	94	1.5	2.8	34
5	011.25.315.	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	2.9	4.4	52
6	011.25.355.	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	2.9	4.4	59
7	011.25.400.	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	3.5	5.3	69
8	011.25.450.	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	3.5	5.3	76
9	011.30.500.	602	398	80	566	434	20	18	M16	32	4	501	499 498	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.25/30.500																	6	628.8	102	4.5	6.2
10	011.30.560.	662	458	80	626	494	20	18	M16	32	4	561	559 558	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.25/30.560																	6	688.8	112	4.5	6.2
11	011.30.630.	732	528	80	696	564	24	18	M16	32	4	631	629 628	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012.25/30.630																	8	774.4	94	6	8.3/8.2
12	011.30.710.	812	608	80	776	644	24	18	M16	32	4	711	709 708	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012.25/30.710																	8	854.4	104	6	8.9/8.3
13	011.40.800.	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.30/40.800																	10	968	94	10	14.1/14

Not:

1. N1, yağlama deliklerinin no'larıdır. M10 × 1JB/T7940.1 ~ JB/T7940.2. Yağ meme ucunun yeri değişebilir kullanıcının uygulamasına göre.

2. N-φcan Dökülen deliğe geçiş, dokunulmuş deliğin çapı m'dir, derinlik 2m'dir.

3. Formdaki teğet diş kuvveti maksimum diş kuvvetidir, nominal teğet diş kuvveti maksimum 1/2'dir.

4. "K " zeyilname indirgeme katsayısıdır.

Bizim Özel tasarım, bunun için gerekli olan çok kompakt yatak sağlar Ürün. İşlem kontrolümüz müşteriye çok basit bir çözüm sunar Montaj sırasında zamandan tasarruf etmek için pinyonu kurmak için makineler.

Yatak, eğirme ve sabitleme fonksiyonlarının sertliğini ve entegrasyonunu birleştiren eğirme halkası,
Bu uygulamanın gereksinimleri. Wanda, uygunluğu daha da artırmak için yeni bir yelken halkası yelpazesi geliştiriyor.
