Harici dişli ile tek sıra top eğimli halkası yatağı

Tek sıra dört nokta temas topu eğik halkaları kompakt yapı ve hafifte tasarlanan iki koltuk halkasından oluşur, dört noktada dairesel yarış yoluyla çelik bilyalı temas; Eksenel kuvvet, radyal kuvvet ve eğim momentini aynı anda taşıyabilir.

Dökme konveyör, kaynak manipülatörü, hafif ve orta hizmet vinci, ekskavatör ve diğer inşaat makineleri için kullanılabilir.

Üç tür tek sıra top eğimi yatağı:

A. dişli yatak olmadan

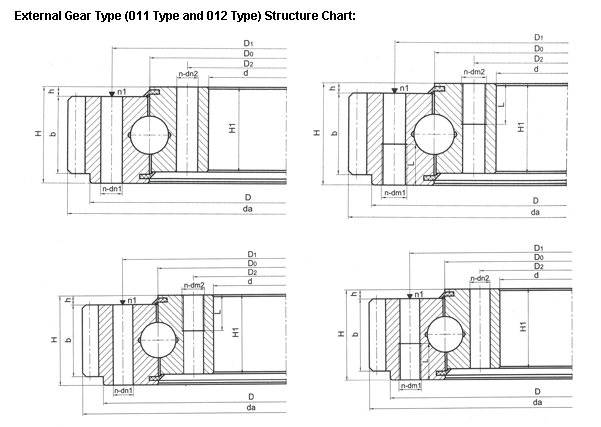

B. Dış dişli rulmanı

C. Dahili dişli rulmanı

. tek sıra çapraz silindir yatağı kompakt yapı ve hafif ağırlıkta tasarlanan iki koltuk halkasından oluşur, montaj sırasında boşluk küçüktür, bu nedenle yüksek hassasiyete ihtiyaç duyar. Silindir 1: 1 çapraz düzenlenir, eksenel kuvvet, eğim momenti ve nispeten büyük radyal kuvvet taşıyabilir. Kaldırma, ulaşım, inşaat makineleri ve askeri ürünler için yaygın olarak kullanılır.

Çift sıralı top eğri yatağı, büyük eksenel yük, radyal yük ve eğim momenti taşıyabilen iki sıra haddeleme topuna (aynı boyutta) sahiptir. Güvenlik faktörü daha yüksektir. Farklı vinçler, madencilik ekipmanları, ekskavatörler vb. İçin kullanılabilir.

Üç sıra silindir yatağı, üst, alt ve radyal yarış yollarını ayıran üç koltuk halkasına sahiptir, silindirin yük kapasitesinin her satırını belirtilebilir ve aynı anda farklı yüklere dayanabilir. Kapasite yükü, diğer üç modelle karşılaştırılan en büyük yüktür. Eksenel ve radyal boyut ve katı yapıdaki büyük boyut nedeniyle, özellikle tekerlekli ekskavatör, tekerlekli vinç, gemi vinç, kepçe kuleleri ve ağır hizmet tipi mobil vinci gibi ağır hizmet makineleri için uygundur.

İnce kesit eğirme yatağı, sıradan eğirme yatağıyla aynı yapıya sahiptir, ancak ağırlık daha hafiftir ve esnek bir şekilde döner, bu da yaygın olarak kullanılan Gıda makineleri, konserve makineleri ve çevre makineleri vb.
