Işık WD-231 Harici Dişli Dökme Yatağı
XZWD
8482800000

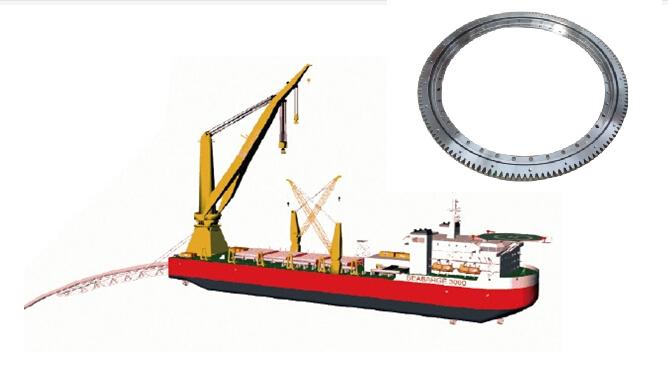

Güverte vinç eğimi için kullanılan harici dişli ile hafif yüksek hız
A dönen yatak veya Döndürme halkası bir dönme haddeleme veya düz rulmanlı Bu tipik olarak ağır ama yavaş dönen veya yavaş uyumlu bir yükü destekler, genellikle kongre gibi yatay bir platforml vinç, a Swing yarder,veya Yatay eksenli bir yel değirmeninin rüzgara bakan platformu. ("Slew " a yer değişikliği olmadan dönme anlamına gelir.)
Not: İnce bölüm eğimi yatağı, sıradan eğimle aynı yapıya sahiptir, ancak ağırlık hafiftir ve esnek bir şekilde döner, bu da gıda makinelerinde, konserve makinelerinde ve çevre makinelerinde vb.
Tytle: WD-231
Wight/kg: 29-82.5kg
Güçlü yönler: Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.
Uygulama:
1. machinaery,
2. Makineler
3. Çevre Makineleri vb.
Dişli verileri: -0.8 ---0.5. "Km " ek azaltma; M: Modül; Z: Dişler no.
Hafif tip eğim rulmanları Mühendislik makinelerinde yaygın olarak uygulama, inşaat makineleri, metalurji madencilik makineleri, nakliye liman makineleri, çevre makineleri, hafif endüstriyel makineler, petrokimyasal makineler, mühendislik araçları, askeri cihazlar, gıda makineleri, teneke kutu nachinery, park sistemleri vb.
PDF.Format
| Wght kilogram | Yapısal Boyut (mm) | Vites verileri | Dişli Kuvvetleri (KN) | Boşluk (mm) | |||||||||||
| N1 | D3 | D1 | C | Hu | d | m | z | b | Km | İzin verilmiş | Maksimum | Eksenel | Radyal | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0.5 | ≤0.5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
Herhangi bir sorunuz veya geri bildiriminiz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
