Tek sıra dört nokta temaslı hoplama, vinç için

Tek sıralı dört nokta temas top tipi yatma yatağı, iki soket kolundan oluşur ve yapı ve ağırlık bakımından kompakttır. Çelik topları dört noktada dairesel rollingtrack ile temas ederek, eksenel kuvvet, radyal kuvvet ve devrilme momentini taşıyabilir. Aynı zamanda, Mühendislik Machinerysuch'ta Rotary Konveyör, Kaynak İşlem Makinesi, Orta ve Küçük Ölçekli Yardımcılar ve Ekskavatör olarak kullanılmak üzere seçilebilir.
Kullanılabilirlik Durumu:
Miktar:
  • 01 Serisi

  • xzwd

XZWD, 10 inç (250 mm) ila 195 inç (5.000 mm) çapında değişen halka rulmanları tasarlama ve üretme kapasitesine sahiptir. Dönen halka yataklarımız gerekirse iç ve harici dişlilerle mevcuttur. Stiller tek sıra top, çift sıra top, tek sıra silindir ve birden fazla sıra silindir arasında değişir. Ürünlerimiz orijinal ekipman üreticileri (OEM'ler) tarafından inşaat ekipmanları, mühendislik makineleri, liman/liman vinçleri, metalurjik ekipmanlar, hafif endüstriyel makineler, yel değirmen jeneratörleri, tıbbi arıtma ekipmanı, savunma/askeri ekipmanlar vb.

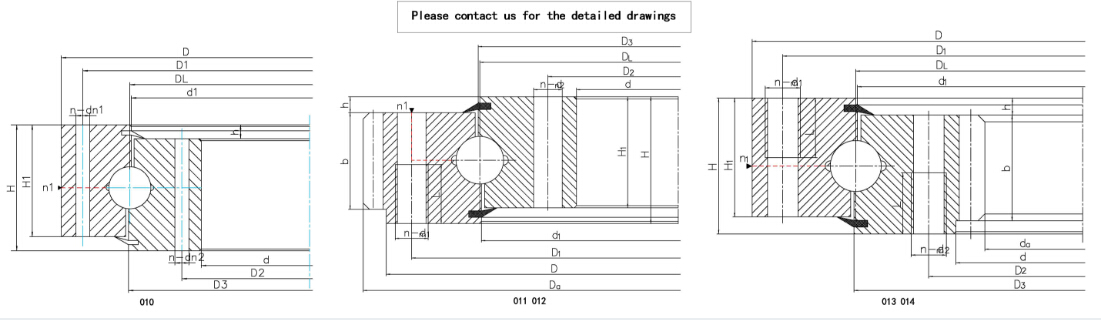

Tek sıra eğik yatma.jpg



Dimensions Düzeltme delikleri Yapı boyutu Vites verileri Harici dişli verileri Dahili dişli verileri
Kodlamak
D              (mm) d                                      (mm)       H        (Mm) D1      (Mm) D2    (Mm) dN1         dN2      (Mm) dM1       dm2    (Mm) L        (Mm) n   n1 D3      (Mm) d1          (mm)       H1            (mm) h        (Mm) b        (Mm) m        (Mm) da          (mm)       z   da       (mm)       z
01.20.200
280 120 60 248 152 16 M14 28 12 2 201 199 50 10 40 3 300 98 - -
01.20.224
304 144 60 272 176 16 M14 28 12 2 225 223 50 10 40 3 321 105 - -
01.20.250
330 170 60 298 202 16 M14 28 18 2 251 249 50 10 40 4 352 86 - -
01.20.280
360 200 60 328 232 16 M14 28 18 2 281 279 50 10 40 4 384 94 - -
01.25.315
408 222 70 372 258 18 M16 32 20 2 316 314 60 10 50 5 435 85 190 40
01.25.355
448 262 70 412 298 18 M16 32 20 2 356 354 60 10 50 5 475 93 235 49
01.25.400
493 307 70 457 343 18 M16 32 20 2 401 399 60 10 50 6 528 86 276 48
01.25.450
543 357 70 507 393 18 M16 32 20 2 451 449 60 10 50 6 576 94 324 56
01.30.500
602 398 80 566 434 18 M16 32 20 4 501 498 70 10 60 5             6 629 628.8 123           102 367 368.4 74         62
01.25.500
602 398 80 566 434 18 M16 32 20 4 501 499 70 10 60 5             6 629   628.8 123         102 367 368.4 74             62
01.30.560
662 458 80 626 494 18 M16 32 20 4 561 558 70 10 60 5             6 689   688.8 135         112 427 428.4 86             72
01.25.560
662 458 80 626 494 18 M16 32 20 4 561 559 70 10 60 5             6 689 688.8 135           112 427 428.4 86             72
01.30.630
732 528 80 696 564 18 M16 32 24 4 631 628 70 10 60 6                         8 772.8 774.4 126           94 494.4 491.2 83               62
01.25.630
732 528 80 696 564 18 M16 32 24 4 631 629 70 10 60 6             8 772.8 774.4 126           94 494.4 491.2 83             62
01.30.710
812 608 80 776 644 18 M16 32 24 4 711 708 70 10 60 6             8 850.8 854.4 139         104 572.4 571.2 96             72
01.25.710
812 608 80 776 644 18 M16 32 24 4 711 709 70 10 60 6             8 850.8 854.4 139         104 572.4 571.2 96             72
01.40.800
922 678 100 878 722 22 M20 40 30 6 801 798 90 10 80 8           10 966.4   968 118           94 635.2   634 80             64
01.30.800
922 678 100 878 722 22 M20 40 30 6 801 798 90 10 80 8           10 966.4 968 118           94 635.2 634 80             64
01.40.900
1022 778 100 978 822 22 M20 40 30 6 901 898 90 10 80 8           10 1062.4           1068 130         104 739.2   734 93             74
01.30.900
1022 778 100 978 822 22 M20   40 30 6 901 898 90 10 80 8           10 1062.4     1068 130         104 739.2 734 93             74
01.40.1000
1122 878 100 1078 922 22 M20 40 36 6 1001 998 90 10 80 10         12 1188   1185.6 116           96 824 820.8 83             69
01.30.1000
1122 878 100 1078 922 22 M20 40 36 6 1001 998 90 10 80 10         12 1188   1185.6 116           96 824   820.8 93             69
01.40.1120
1242 998 100 1198 1042 22 M20 40 36 6 1121 1118 90 10 80 10         12 1298 1305.6 127         106 944   940.8 95             79
01.30.1120
1242 998 100 1198 1042 22 M20 40 36 6 1121 1118 90 10 80 10         12 1298 1305.6 127         106 944 940.8 95             79
01.45.1250
1390 1110 110 1337 1163 26 M24 48 40 5 1252 1248 100 10 90 12         14 1449.6   1453.2 118         101 1048.8         1041.6 88             75
01.35.1250
1390 1110 110 1337 1163 26 M24 48 40 5 1251 1248 100 10 90 12         14 1449.6   1453.2 118         101 1048.8 1041.6 88             75
01.45.1400
1540 1260 110 1487 1313 26 M24 48 40 5 1402 1398 100 10 90 12         14 1605.6 1607.2 131         112 1192.8   1195.6 100           86
01.35.1400
1540 1260 110 1487 1313 26 M24 48 40 5 1401 1398 100 10 90 12         14 1605.6 1607.2 131         112 1192.8 1195.6 100           86
01.45.1600
1740 1460 110 1687 1513 26 M24 48 45 5 1602 1598 100 10 90 14         16 1817.2 1820.8 127         111 1391.6 1382.4 100           87
01.35.1600
1740 1460 110 1687 1513 26 M24 48 45 5 1601 1598 100 10 90 14         16 1817.2 1820.8 127         111 1391.6 1382.4 100           87
01.45.1800
1940 1660 110 1887 1713 26 M24 48 45 5 1802 1798 100 10 90 14         16 2013.2 2012.8 141         123 1573.6   1574.4 113           99
01.35.1800
1940 1660 110 1887 1713 26 M24 48 45 5 1801 1798 100 10 90 14         16 2013.2 2012.8 141         123 1573.6   1574.4 113           99
01.60.2000
2178 1825 144 2110 1891 33 M30 60 48 8 2002 1998 132 12 120 16         18 2268.8 2264.4 139         123 1734.4   1735.2 109           97
01.40.2000
2178 1825 144 2110 1891 33 M30 60 48 8 2001 1998 132 12 120 16         18 2268.8 2264.4 139         123 1734.4 1735.2 109           97
01.60.2240
2418 2065 144 2350 2131 33 M30 60 48 8 2242 2238 132 12 120 16         18 2492.8 2498.4 153         136 1990.4   1987.2 125         111
01.40.2240
2418 2065 144 2350 2131 33 M30 60 48 8 2241 2238 132 12 120 16         18 2492.8 2498.4 153         136 1990.4   1987.2 125         111
01.60.2500
2678 2325 144 2610 2391 33 M30 60 56 8 2502 2498 132 12 120 18         20 2768.4 2776 151         136 2339.2 2228 125         112
01.40.2500
2678 2325 144 2610 2391 33 M30 60 56 8 2501 2498 132 12 120 18         20 2768.4 2776 151         136 2339.2 2228 125         112
01.60.2800
2978 2625 144 2910 2691 33 M30 60 56 8 2802 2798 132 12 120 18         20 3074.4 3076 168         151 2527.2 2528 141         127
01.40.2800
2978 2625 144 2910 2691 33 M30 60 56 8 2801 2798 132 12 120 18         20 3074.4 3076 168         151 2527.2 2528 141         127
01.75.3150
3376 2922 174 3686 3014 45 M42 84 56 8 3152 3147 162 12 150 20         22 3476   3471.6 171         155 2828 2824.8 142         129
01.50.3150
3376 2922 174 3686 3014 45 M42 84 56 8 3152 3148 162 12 150 20         22 3476 3471.6 171         155 2828 2824.8 142         129
01.75.3550
3776 3322 174 3686 3414 45 M42 84 56 8 3552 3547 162 12 150 20         22 3876 3889.6 191         174 3228   3220.8 162         147
01.50.3550
3776 3322 174 3686 3414 45 M42 84 56 8 3552 3548 162 12 150 20         22 3876   3889.6 191         174 3228     3220.8 162         147
01.75.4000
4226 3772 174 4136 3864 45 M42 84 60 10 4002 3997 162 12 150 22         25 4329.6 4345   194         171 3660.8   3660 167         147
01.50.4000
4226 3772 174 4136 3864 45 M42 84 60 10 4002 3998 162 12 150 22         25 4329.6 4345 194         171 3660.8   3660 167         147
01.75.4500
4726 4272 174 4636 4364 45 M42 84 60 10 4502 4497 162 12 150 22         25 4835.6   4845 217         191 4166.8   4160 190         167
01.50.4500
4726 4272 174 4636 4364 45 M42 84 60 10 4502 4498 162 12 150 22         25 4835.6   4845 217         191 4166.8 4160 190         167


Ayrıntılı çizimler almak için lütfen bizimle iletişime geçin !!!
