WD-062.20.0644
XZWD
8482800000
Işık Tipi Dökme Yatakları Mühendislik makinelerinde, inşaat makinelerinde, metalurji madencilik makinelerinde, nakliye liman makineleri, çevre makineleri, hafif endüstriyel makineler, petrokimyasal makineler,
Mühendislik araçları, askeri cihazlar, gıda makineleri, konserve nachinery, otopark sistemleri vb.
Uygulama
| • Küçük vinçler | • Vinçler ve manipülatörler | • rüzgar gücü için adım yatağı |
| • Endüstriyel konumlandırıcılar | • Hava asansörleri | • rüzgar gücü için sapma yatağı |
| • Döndürme tabloları | • Yüksek kapasiteli kaldırma ekipmanı | • TBM için segement erektörü |
| • Dönen ekranlar | • Kamyonla monte bom vinçleri | • İnşaat makineleri |
| • Şişeleme makineleri | • Konum/dizin tabloları | • Malzeme taşıma makinesi |
| • Konveyörler | • Radar ve uydu antenleri | • Wasterwater tedavisi |
| • Mobil vinç kamyonu | • Robotlar | • Azma |
| • Güneş izleyicileri | • Medikal ekipmanlar | • Hanling makinelerini hurda |
| • Güneş enerjisi sistemi | • Ekskavatörler | • Madencilik makineleri |
| • Kombinasyon kanalizasyon temizleyicileri | • Digger Derricks | • kova kamyonları |
| • Orman ekipmanı | • Günlük yükleyicileri ve arkadaşları | • Adam asansörleri |
| • CRIPER CRANE | • Knuckleboom yükleyicileri | • Demiryolu makineleri |

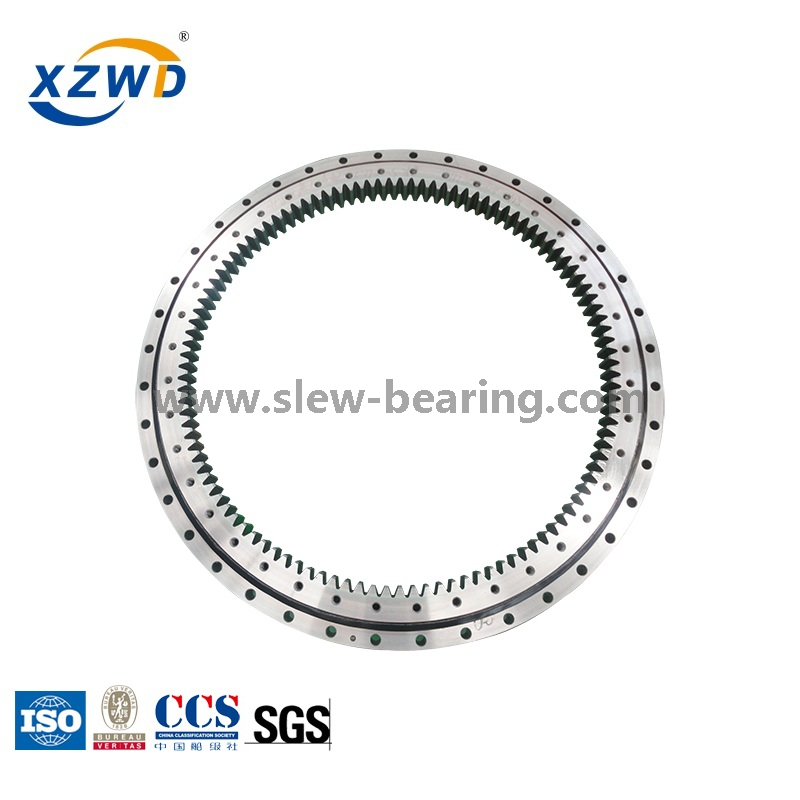

Dönen yataklar, tek veya kombinasyon halinde ve herhangi bir yönde hareket eden eksenel, radyal ve moment yüklerini barındırabilir. Bir gövdeye veya bir şaftta değil, doğrudan bir oturma yüzeyine monte edilirler. İç ve dış halka montaj delikleri ile birlikte verilir. Her iki halkanın da entegre dişleri olabilir. Ayrıca eğik halkalar ve masa üstü yatakları olarak da adlandırılırlar. Dönen halka yatağı, dönen hareketlerin yanı sıra salınım (eğik) gerçekleştirebilir. Dişli veya iç veya harici dişliler olmadan kullanılabilirler.
| Model | Boyutlar (mm) | Montaj Boyutu (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Not:
1. N1, yağlama deliklerinin sayısıdır. Petrol Kupası M8 × 1JB/T7940.1 ~ JB/T7940.
2. Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.
3. "km " zekâ azalmasıdır; M: Modül; Z: Dişler no.
4. Yük eğrisi kapasitesi için lütfen kataloğumuzu eğirme rulmanı için indirin.
Herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
