SE/WEA Serisi
XZWD
8483409000
Çift solucan slewing sürücüsü için performans parametreleri
Model | SE7 |
Nominal Çıkış Torku (Maks) KN.M | 1.5 |
Eğik moment tork (maks) kn.m | 13.5 |
Statik eksenel yük kn | 133 |
Statik radyal yük KN | 53 |
Dinamik eksenel yük (maks.) KN.M | 32 |
Dinamik radyal yük KN | 28 |
Tork (maks.) KN.M | 10.4 |
Dişli radyosu | 73: 1 |
İzleme hassasiyeti | ≤0.20 ° |
Kendi kendine kilitlenen dişliler | Evet |
Ağırlık (kg | 23kg |
1. Skow Drive'ın tanımı
Izdırap Cihaz, yeni bir döner ürün türüdür, bu da Solucan dişli, Döndürme halkası, kabuk ve motor. Çekirdek kısım eğilme yatağını benimsediğinden, aynı zamanda eksenel kuvvet, radyal kuvvet ve devrilme anı taşıyabilir. Slew Drive ve geleneksel döner ürünler karşılaştırıldığında, Basit kurulum, kolay bakım ve tasarruf kurulum alanının özelliklerine daha fazla sahiptir. Bu ürün ağır plaka taşıma aracı, konteyner vinçinde, kamyonla monte edilmiş vinçte yaygın olarak kullanılabilir ve yüksek irtifa operasyonu.
2. Sökme Tahrik Yapısı
Slew sürücüsü tek solucan tahrikine, çift solucan tahrikine ve özel tip döner sürücüye ayrılabilir. Xuzhou Wanda Slewing Bearing Co., Ltd SE Seires ve WEA serisinde Slew Drive'ı sağlayabilir.

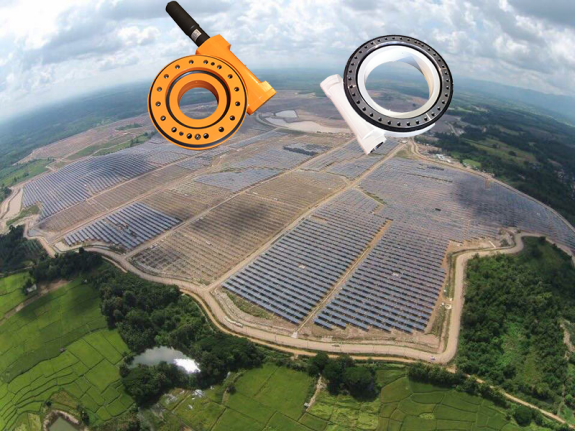

SE Serisi, toroidal solucan yapısı tasarımı, çok dişli temas, güçlü darbe direnci, hafif yük ve düşük hızlı uygulamalar için uygundur. Güneş izleyici sistemi, küçük çevre koruma ekipmanı vb.
WEA Serisi, çok daha güçlü yorgunluk karşıtı ve yapıştırma kabiliyetine sahip kavisli diş yüzeyi yapısı tasarımını benimser. Ağır hizmet tipi ve orta hızlı uygulamalar için uygundur. İnşaat makineleri, inşaat makineleri vb.
3. Skow Drive'ın üç avantajı
a.) Modülerleşme
Skow sürücüsünün yüksek entegrasyonu nedeniyle, kullanıcıların döner cihazın her bir bölümünü tek tek satın alması ve işlemesi gerekmez. Belli bir dereceye kadar, üretim başlangıcındaki hazırlık sürecini de azaltır, böylece emek verimliliğini büyük ölçüde artırır.
b.) Güvenlik
Solucan dişli şanzımanı, ters kendi kendine kilitlenmeyi gerçekleştirebilen, yani sadece solucan solucan dişlisini sürebilir, ancak solucan dişlisini elde edemeyen ters kendi kendine kilitleme özelliklerine sahiptir. Ana motor ve eğim ekipmanlarının güvenlik faktörü, yüksek irtifa operasyonunda büyük ölçüde geliştirilebilir. Geleneksel döner ürünlerle karşılaştırıldığında, ızdırap Basit kurulum, kolay bakım ve tasarruf kurulum alanı avantajlarına sahiptir.
c.) Ev sahibi tasarımını basitleştirin
Geleneksel dişli şanzımanı ile karşılaştırıldığında, solucan dişli iletimi nispeten büyük bir indirgeme oranı alabilir. Bazı durumlarda, müşteriler için satın alma maliyetini azaltmak ve ana motorun arıza oranını büyük ölçüde azaltmak için ana motor için azaltıcı parçalarını kaydedebilir.
Yukarıdakiler, eğik sürücünün tanıtımıdır. Başka sorularınız varsa, bizimle tekrar iletişim kurabilirsiniz, bizimle iletişime geçebilirsiniz!
