Dönen sürücüler: tek solucan ve çift solucan sürücüleri

Sarkan sürücü

. sarkan sürücü güvenli bir şekilde yapabilen bir şanzıman radyal ve eksenel yükleri tutun, yanı sıra dönme için bir tork iletin. Dönüş tek bir eksende veya birlikte birden fazla eksende olabilir. Dönme Sürücüleri dişli, rulmanlar, contalar, muhafaza, motor ve diğer yardımcı bileşenler üretimi ve bitmiş bir dişli kutusuna monte edilerek yapılır.

Tarih

Slewing Drive, yüzyıllar boyunca uzanan ve Rönesans döneminde yaygın olarak kullanılan solucan tahrik mekanizmasına modern bir şekilde kullanılmaktadır. İskenderiye'den Pappus (MS 3. yüzyıl), bir Yunan matematikçisi, daha sonra solucan sürücüsüne dönüşecek olan sonsuz vidanın erken bir versiyonu için kredilendirilir. Bu mekanizma, Leonardo da Vinci tarafından makineler için tasarımlarının çoğunda bir bileşen olarak kullanıldı. Ayrıca Siena Francesco di Giorgio'nun not defterlerinde de bulunabilir. Birçok eğim sürücü kavramı, Yunan ve Roma imparatorluklarının yüksekliğinde daha büyük ölçekli inşaat ve mühendisliğin ortaya çıkmasıyla ön plana çıktı.

Teknoloji

Sking sürücüleri, yatay şafttaki solucanın dişli için sürücü olarak hareket ettiği standart solucan teknolojisi ile işlev görür. Yatay vidanın dönüşü, vida eksenine dik bir eksen etrafında bir dişli çevirir. Bu kombinasyon tahrikli elemanın hızını azaltır ve aynı zamanda torkunu çoğaltır; hız azaldıkça orantılı olarak arttırılır. Millerin hız oranı, solucan üzerindeki iplik sayısının solucan tekerleği veya dişlideki diş sayısı ile ilişkisine bağlıdır.

Teknoloji geliştikçe, daha fazla eğimli sürücü, solucanın dişliye daha fazla diş çekmek için şekillendirildiği kum saati solucanı teknolojisini kullanıyor. Bu artan diş katılımı daha fazla güç, verimlilik ve dayanıklılık ile sonuçlanır.

Performans özellikleri

Çoklu kullanımları nedeniyle, eğik sürücüler çeşitli model boyutlarında, performans aralıklarında ve montaj özelliklerinde gelir. Sürücüler, aynı dişli kutusundan hem yük tutma hem de rotasyonel tork gerektiren uygulamalar için çok uygundur. Ayrıca çift dönme eksenleri (aynı anda eksenler) veya aynı eksende çift sürücülerle (aynı halka dişlisini bir eksende sürdüren iki solucan diş) yapılabilir.

Malzemeler

Sürücüler ve dişliler için özellikler, dişlinin oluştuğu malzemeye bağlı olarak değişir, ancak yaygın olarak kullanılan sürücülerin ve dişlilerin çoğunluğu çelik ve fosfor bronzdan oluşur. The Hamilton Gear & Machine Co. tarafından yapılan geniş bir dizi teste göre, chill Cast Nikel-Phoshor Bronze, aşınma ve deformasyona karşı direnç olarak ilk sırada yer aldı. Listede ikinci numara SAE No. 65 bronz vardı. Bronz dişliler için iyi bir döküm aşağıdaki minimum fiziksel özelliklere sahip olmalıdır:

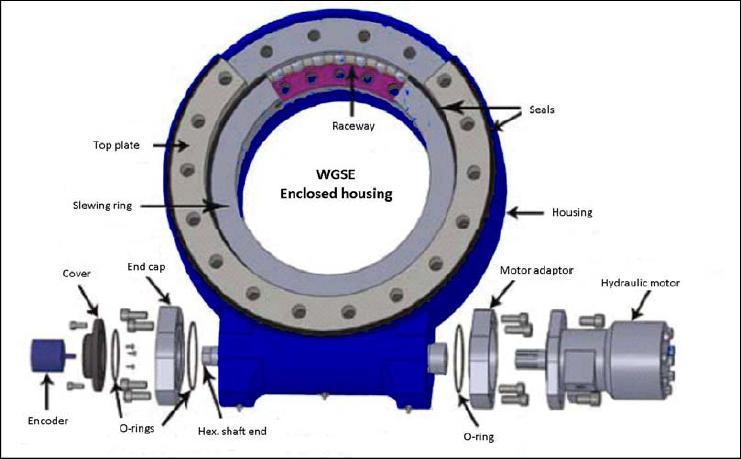

Tek solucan eğirme sürücüsü

Başvuru

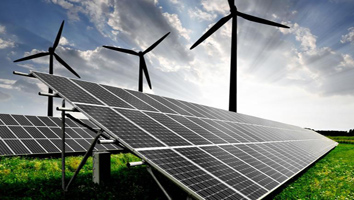

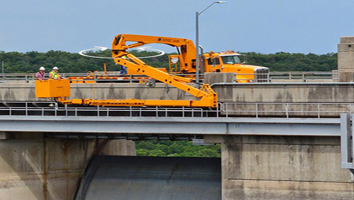

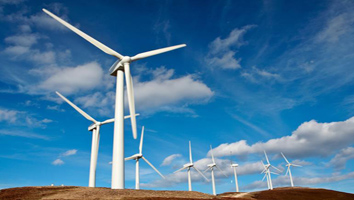

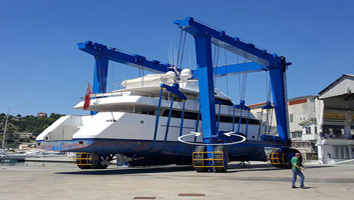

SE kapalı dar sürücüler Endüstriler arasında güç hareketine yardımcı olur ve aynı şanzımandan hem yük tutma hem de rotasyonel tork gerektiren durumlar için mükemmeldir. Tipik uygulamalar arasında güneş izleyicileri, rüzgar türbinleri, uydu ve radar yemekleri, kamyon vinçleri, insan asansörleri, yardımcı ekipmanlar, hidrolik ekipman ataşmanları, yağ alet ekipmanı, lastik işleyicileri, kazıcı derricks ve otomotiv asansörleri bulunur.

Spesifikasyonlar

Temel model boyutlarımız, 6knm ila 220knm tutma torku, 200nm ila 63knm çıkış torku, 500nm ila 271knm devrilme moment yük kapasitesi ve 30: 1 ila 156.600: 1 şanzıman azaltma oranları arasında performans aralıkları sunar. Montaj, yatay, dikey veya birden fazla eksen kombinasyonu boyunca yapılabilir. Ayrıntılı özellikler alın.

Güvenilirlik

SE sürücülerimiz, toz, kir, kum ve hatta su gibi çevresel partiküllerden neredeyse tamamen koruma gösteren IP55 dereceli bir muhafaza sunar. Test ekipmanlarımız ve prosedürlerimiz, 30 yıllık performans garantisi sunmamızı sağlayarak Xuzhou Wanda Slewing'i en akıllı ve en güvenilir döner sürücüleri taşıyor.

Xuzhou Wanda Slewing Rulman Yöntemleri ve Prosedürleri ISO 9001, CE, Reach ve TUV sertifikaları kazandı. Bu standartları karşılamak için kendi tesisimizdeki tüm hammaddeleri, bileşenleri ve son montajları nitelendiriyoruz.

Verim

Dönmiş sürücülerimiz, artan verimlilik ve doğruluk sağlamak için patentli kum saati solucanı teknolojisi ile güçlendirilmiştir. Sadece bir dişe dokunan standart solucanların aksine, kum saati solucanımız, kum saati ipliğinden halka dişlisinin zift çizgisine 5 ila 11 dişle etkileşime girer. Bu artan diş katılımı, şanzımana muazzam bir güç ve güç verir. Kum saati solucanının performansı nasıl artırdığını görün.

Çift Solucan Döküm Sürücüsü

Başvuru

Çift eksenli sking sürücüleri için en yaygın slewing tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) ve uydu veya radar tabakları gibi çift eksenli güneş izleyicileridir. Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcıları ve sahne ekipmanı bulunur.

Spesifikasyonlar

Temel model boyutlarımız, 3.000nm ila 10.000nm tutma torku, 200nm ila 3.700nm çıkış torku, 500nm ila 13.000 nm eğim torku ve her bir eksende 30: 1'den 156.600: 1'e kadar şanzıman indirgeme oranları sunar. Sürücüler yatay, dikey veya birden fazla eksen kombinasyonu üzerine monte edilebilir. Daha fazla bilgi edinin.

Güvenilirlik

Xuzhou Wanda Sdeping SDE Çift Eksenli Sking Sürücüleri, 30 yıllık bir saha ömrü için hassas 3D konumlandırma garantilidir. SDE sürücüleri tek bir sürücüye verimli ve güvenilir bir çözüm oluşturur. Saha ömrünü en üst düzeye çıkarmak için ISO 9001, CE, Reach ve TUV sertifikaları tarafından belirlenen standartları kullanarak tüm bileşenlerimizi ve hammaddelerimizi nitelendiriyoruz.

Verim

Xuzhou Wanda Döküm Yatağı Döndü Sürücüleri Maksimum kontrol ve hareket desteği sağlamak için patentli kum saati solucanı teknolojisi kullanın. Solucan dişlilerimiz, standart solucanlardan daha yüksek diş etkileşimi olan kum saati vidasından halka dişlisinin zift çizgisine 5 ila 11 dişle uğraşır ve şanzımana daha fazla stabilite ve mukavemet verir. Kum saati teknolojisi hakkında daha fazla bilgi edinin.
