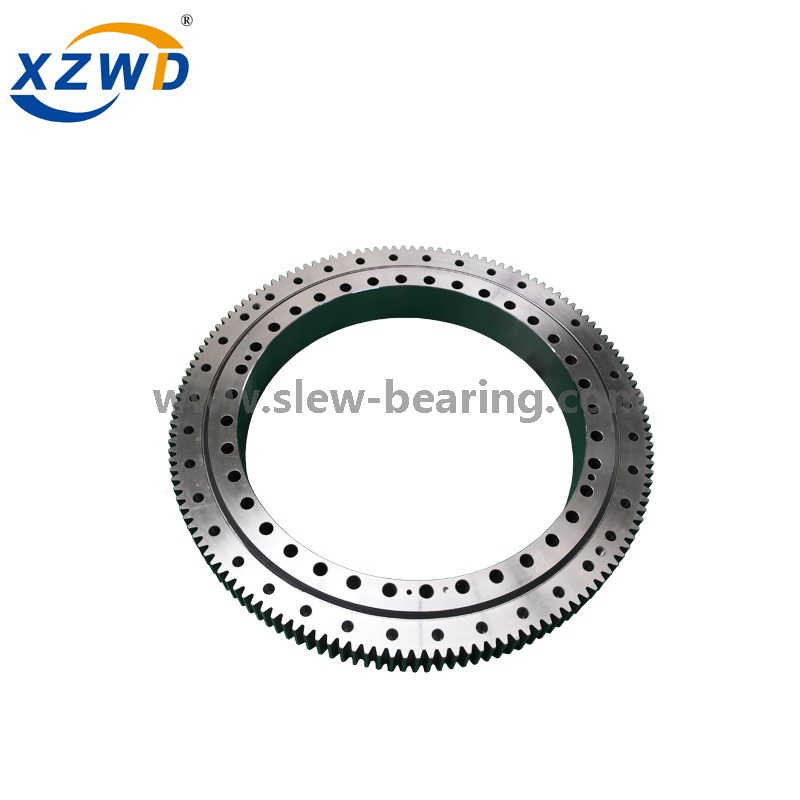

(WD-071) Harici Dişli Çift Sıralı Top Römork Sistemi Dövme Yatağı

Bir eğik yatak  veya halka eğildi  bir dönme haddeleme  veya düz rulmanlı  Bu tipik olarak ağır ama yavaş dönen veya yavaş uyumlu bir yükü destekler, genellikle geleneksel gibi yatay bir platform vinç, a sallaveya yatay eksenin rüzgara bakan platformu yeldeğir değirmeni. ("Slew " a yer değişikliği olmadan dönme anlamına gelir.)

Karşılaştırmalı Diğer haddeleme eleman rulmanlarına göre, eğim rulmanları bölümde ince ve genellikle bir metre veya daha fazla çapta yapılır; Döküm rulmanlar Falkirk çarkı  4 metre çapındadır ve 3,5 metrelik bir aks üzerine oturur. Döküm yatakları büyük boy uçak kontrol yüzey yataklarına benzemektedir.

Döküm rulmanları genellikle iki sıra haddeleme elemanı kullanır. Genellikle üç kullanırlar ırk  Bir iç halka ve eksenel olarak sıkıştıran iki dış halka "yarıya " gibi elemanlar.

Eğim Rulmanlar genellikle iç veya Dış yarış, platformu tabana göre sürmek için kullanılır.

Karşılıklı olan diğer yataklara gelince, sürekli olarak dönmek yerine, yağlama zor olabilir. . yağ kama  Sürekli dönen bir yatakta inşa edilmiş, eğimin durdurma hareketi ile bozulur. Bunun yerine, bir hidrostatik yatak  pompalanan yağ akışı ile kullanılabilir.

Çift Sıra topu eğik yatağı, eğirme halkası üç koltuk halkası vardır, çelik Top ve ara parçalar doğrudan üst ve alt yarışta düzenlenebilir, Ve çelik topun iki farklı boyutu var.

Çift Sıra Farklı top eğimli yatağı, eğik halkanın eksenel ve radyal Yükler nispeten büyüktür, ortam için özellikle uygundur çaplı kule vinçleri, kamyonla monte vinç vb.

Tytle: WD-071

Wight/kg: 80-240

Güçlü yönler: Yağ meme ucunun konumu kullanıcının uygulamasına göre değişebilir.

Uygulama:

1.  yemek makineleri,

2. Makineler

3. Çevre Makineleri vb.

Model PDF.Format	Boyutlar (mm)							Montaj Boyutu (mm)
	DA	O	U	Di	Ha	HB	H	La	na	DA	Li	Ni	di
WD-071.22.372.pdf	504	466	374	278	75	87	95	430	16	18	314	16	18
WD-071.22.476.pdf	608	570	478	382	75	87	95	534	24	18	418	24	18
WD-071.22.580	712	674	582	486	76	88	98	638	24	18	522	24	18
WD-071.22.948.pdf	1080	1042	950	854	76	88	98	1006	30	18	890	30	18
WD-071.22.1064.pdf	1200	1162	1066	966	78	88	98	1124	36	20	1004	36	20
