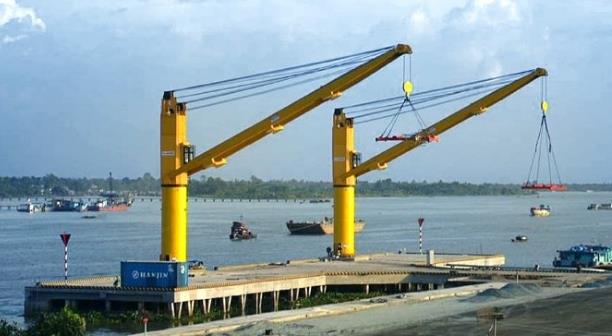

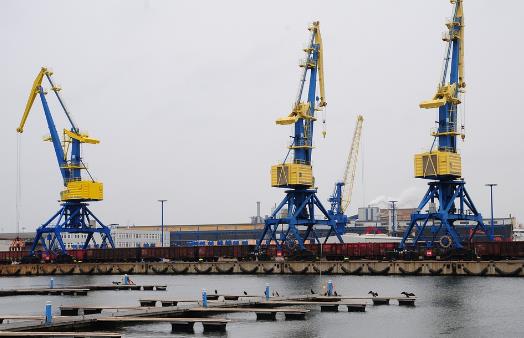

Port Crane için Üç Sıralı Dökme Yatağı

Xuzhou wanda eğik yatağı, Port Makinesi Dönme Yatağı.

. Üç sıra silindir yatağı Üç sıra var yarış yolu, haddeleme elemanı çelik silindirdir. Bu yapı, diğer yapı taşıma tipine kıyasla en ağır yükü taşıyabilir. Genellikle üç sıra silindir eğim yatağı bazı ağır hizmet makineleri için kullanılır. Üç sıralı silindir eğim halkası koltuk halkaları, üst yörünge ile donatılmıştır. Ne veya bit ve radyal yörünge ayrı ayrı ayrılır, silindirlerin her satırının yükünü teyit edebilir, böylece her türlü farklı yükü aynı anda üstlenebilir. Üç satır silindiri yatağı taşıma kapasitesi dört model arasında en büyüğüdür ve eksenel ve radyal boyut bir dereceye kadar büyüktür, üç sıra silindir sönme rulman halkasının yapısı çok sağlamdır.

Ayrıca, Üç sıralı silindir eğim yatağı üç yarışa sahiptir, üst ve alt ve radyal yarış yolları ayrılır, böylece her bir silindir satırının yükü doğru bir şekilde belirlenebilir ve aynı anda çeşitli yükler taşıyabilir, yani yatak dört ürün kapasitesi. Büyük şaft ve radyal boyutlara sahip en büyük olanı, özellikle kova tekerleği ekskavatörleri, tekerlekli vinçler, deniz vinçleri, kepçe yatağı ve büyük tonaj kamyon vinçleri gibi büyük çaplar gerektiren ağır makineler için uygundur.

Bununla birlikte, yaygın eğik yatma rulmanları için dört tür yapı vardır: tek voleybol, çapraz silindir, çift voleybol ve üç sıra. Deneyimlerimize ve hesaplamalarımıza dayanarak, aşağıdaki sonuçlara sahibiz:

• Ne zaman ≤ 1800, tek voleybol tipi tercih edilen tiptir; > 1800> ne zaman, üç sıralı sütun eğimi rulmanı tercih edilir.

• Aynı çerçeve boyutunda, çapraz silindir ve çift sıra redüktörden daha yüksek taşıma kapasitesine sahip tek voleybol tipi olan eğim rulmanları.

• Q Serisi Tek Voleybol Sökme Halkası, Kompakt Boyut, Daha Çakır Ağır, Daha İyi Maliyet Performansı, tek voleybol için tercih edilen seridir.

Tek voleybol eğik halkasının seçim hesaplaması var：

1） Nominal statik kapasiteyi hesaplayın

CO = 0.6 × DO × DO0.5

Nerede: CO -Düzenli Statik Kapasite, KN

Yarış Pisti Merkezi'nin Do-çapı, MM çelik topun nominal çapı, mm
