Kurulum yoluyla eğme taşıma performansı nasıl optimize edilir

Yükleme dönen yatak içinde Uygun bir yapı, yatak yüklerini ve gerilmelerini düzgün bir şekilde dağıtmak için kritiktir. Yeterli inşaat olmadan, rulman Performans etkilenebilir. Mühürlerin, pinyonların, dişlilerin ve cıvataların performansı da mümkündür. Öyleyse, Döndürme halkası Kurulum Tasarım sürecinin başlarında düşünülmelidir.

Rulman seçiminde faktörler

Tasarımcının ilk düşünmek Elbette boyutları belirlemek Döndürme halkası. Rulman üreticileri, uygulanan yüke ve ideal montaj koşullarına göre boyutları önerebilir. Örneğin, ağır ekipmanlarda, yatıştırma rulmanları Ve montaj yapıları, devrilme moment yükleriyle başa çıkmaktır. Benzer şekilde, integral ile eğik yatan rulmanlar vites yeterli sağlamak için seçilmelidir eğim vites mukavemet ve pinyon tahrik konumu. Başka bir faktör, yatak deliğinin merkezi açıklığının ne kadar büyük olması gerektiğidir.. Bu, uygulanan maksimum yük kadar yatak boyutu üzerinde çok fazla etkiye sahip olabilir.

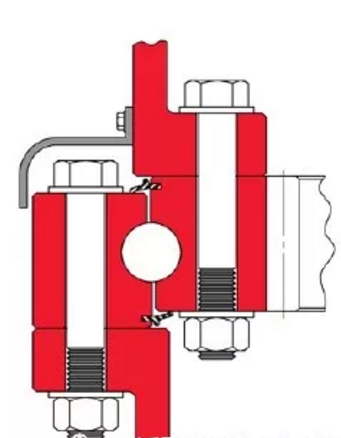

Pasping başka bir husus. Çoğu eğik yatağın üretici tarafından kapatılmasına rağmen, conta hasarını ve su infiltrasyonunu önlemek için genellikle kapaklar önerilir. Uygulama yüksek basınçlı su ile temizlenmeyi içeriyorsa, bu özellikle önemlidir.Resim Tipik bir düzenleme gösterir.

Kurulum yapısal bütünlüğü

Montaj yapısında sertlik ihtiyacı aşırı vurgulanamaz. Deneyimli tasarımcılar, kırılgan montaj yüzeylerine kısa kesimleri dengelemek için yüksek kapasiteli rulmanların kullanılmasından kaçınmaları gerektiğini bilirler. Eğer yatak yapısı Yatayı eşit olarak destekleyecek kadar güçlü değildir ve artan yükü yatağa eşit olarak iletir, daha büyük yatak kapasitesini telafi edemez. Sonuçlar aşırı sapma veya dönme direnci. Bazen daha sonra, düzensiz dişli aşınması veya konsantre yükler nedeniyle azaltılmış performans gibi ortaya çıkarlar.

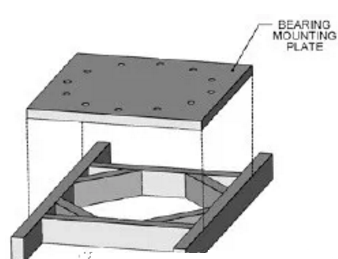

Birçok durumda, tasarımcılar rulman üreticisi tarafından önerilen çelik montaj plakası kalınlığını takip edebilir. Bu tür bir öneri, haddeleme elemanlarının veya dairesel bölümlerin boyutlarına dayanmaktadır. Başka bir seçenek, takviye düzgün olduğu ve test edildiği ve doğrulandığı sürece, köşebent veya kanal çeliği ile güçlendirilmiş daha ince bir plakadır. Yatakların altında ince "dikey plakalar " kullanmaktan kaçının. Genellikle sadece yerel alanlarda katı destek sağlarlar, bu da düzeltmeye daha fazla baskı yaparlar. cıvatalar ve haddeleme elemanları.
