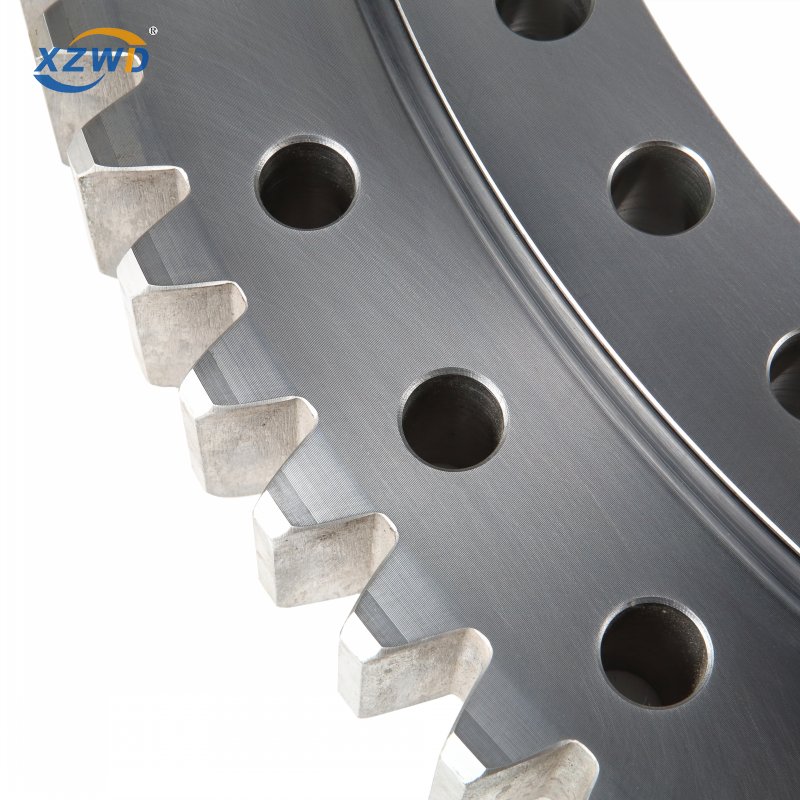

Ekskavatör yatağı için büyük dişli halkası

Ekskavatör yatağı için büyük dişli halkası

Ekskavatör dönerken anormal gürültü olduğunda, tam devrim sırasında belirli bir konumda bir gürültü varsa, test edilmelidir. Pinyon dişlisinin ve büyük halka dişlisinin dişleri kırık olup olmadığını düşünün. Aynı zamanda, ekskavatörün büyük halka dişlisinin diş kırığı da en yaygın sorundur. Diş kırığı genellikle diş genişliği yönünün üst yarısında meydana gelir ve kırık yüzeyi dişin üst uç yüzeyini keser ve 45 ° ~ 60 ° 'lik bir açı oluşturur. Tüm diş düşse bile, çatlak yukarıdan aşağıya doğru genişlemeden kaynaklanır.

Xuzhou Wanda Döküm Yatağı, ekskavatörler için eğik yataklarda kırık dişler sorununa bir çözüm bulmak için çok çalışıyor. Özel plan aşağıdaki işlemlere ayrılmıştır:

1. Büyük ve küçük dişlilerin yan boşluğunun 0.06x modülden az olmadığından emin olun.

20 tonluk bir ekskavatör için, eğik yatağın modülü 10 modüldür ve büyük ve küçük dişlilerin diş tarafı boşluğu 0,6 mm'den az değildir.

Ekskavatör yedek parçaları pazarında, müşteriler büyük ve küçük dişliler nişanlandığında diş tarafı boşluğuna fazla dikkat etmedikleri için diş kırma oranı yüksek kalır, bu nedenle kırık diş ve diş tarafı boşluğu arasındaki ilişkiyi duyurduk ve diş tarafı boşluğunun kontrolünü anlamalarına izin verin. Hayır, eğik yatağın kırık dişi kaçınılmazdır.

Birkaç yıllık tanıtımdan sonra, eğik halkanın diş kırma oranı önceki% 6'dan yaklaşık% 5'e düştü.

2. 37 ° eğik vites dönmesi desteği. Sking halkası dişlisinin takılmayan yüzeyindeki dişli kısmı, tam diş genişliğinden 37 ° 'lık bir pah olarak değiştirilir ve eğim halkası, sıklıkla kırılan parçayı yapay olarak kesilir, böylece ekstrüzyon kuvveti olamaz Pinyon dişlisi diş genişliğinin üst kısmında yer değiştirdiğinde konsantre olur, böylece eğik halkanın dişli kısmı, kullanımın erken aşamasında ekstrüzyon çatlakları üretmez, bu da eğiktirin erken kırık dişleri problemini etkili bir şekilde geciktirebilir dişli halka.

Bu gelişme sayesinde, iki yıllık istatistikten sonra, bu eğik yatma ile diş kırma oranı önceki% 5'ten yaklaşık% 4'e düştü.

3. Dişlilerin kademeli sertliğe sahip desteği. Sking halkasının kırık dişlerine ekstrüzyondan kaynaklandığından, büyük ve küçük dişlilerin ekstrüzyonunun nasıl önleneceği kilit noktadır. Dişli indüksiyon sertleşmesine tabi tutulduğunda, dişlinin ısıtma bölümü üç bölüme ayrılır: normal sert bölge, geçiş bölgesi ve yumuşak bölge. Sert bölgenin sertliği HRC5056'dır ve yumuşak bölgenin sertliği çelik matrisin söndürülmüş ve temperlenmiş sertliğidir.

Bu şekilde, büyük ve küçük dişliler örtüldüğünde ve sıkıldığında, üst uç yüzeyinin yumuşak alanı sıkılacak ve deforme edilecektir.

Sıkmadan. Bir yıl süren veri istatistiklerinden sonra, kırık diş problemini çok iyi çözen bu eğik yatağa sahip kırık diş fenomeni yoktur.
