Döner rulman boşluğu

Görüntüleme sayısı:6     Yazar:Bu siteyi düzenle     Gönderildi: 2019-04-19      Kaynak:Bu site

Çok çeşitli uygulamalara monte edilmiş döner halka yatağı, ancak bazı makinelerde yatak boşluğu ve hassasiyet gereklidir.XZWD döner yatak boşluk ve hassasiyet makine için en iyisidir ve çok iyi çalışır.

Döner yatak hassas stardand

1. Döner yatak dişlisinin hassasiyeti 10GK GB10095-88'dir ve dişli hareketi 0-0.45mm'dir; (diş su verme için diğer şartlar);

2. yuvarlanma yolu HRC55-62, su verme tabakası derinliği 3-4mm, çatlak yok;

3. Döner yatak için teknik gereklilikler JB / T 10839-2008 döner yatak standardını uygulamak için gerekli değildir;

4. Yuvarlanma yolu yapısı 39.688G60 çelik bilya ölçüsü;

5. Çevirme yatağının eksenel ve radyal boşluğu 0,08-0,25 mm'dir.

6. Montaj delikleri, pahlı uçları 1.0 * 45 ° 'de işaretlenmemiş;

7. Malzeme söndürme ve temperleme işlemi HB207-262;

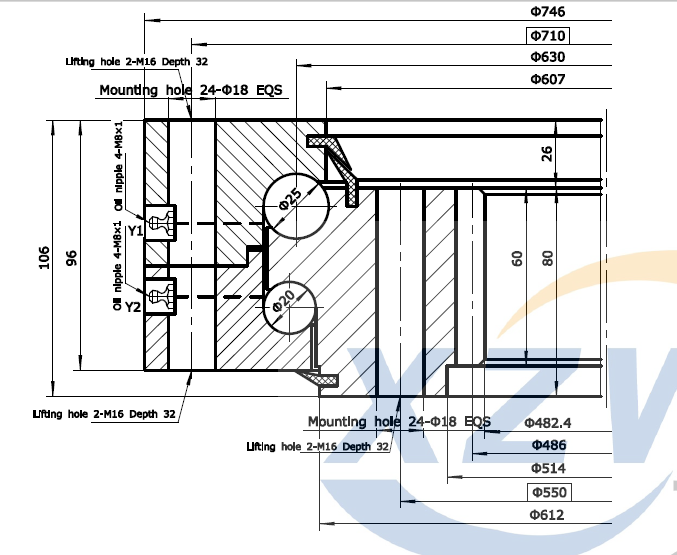

döner rulman çizimi

Döner yatak boşluğu ve hassasiyet

Çevirme yatağının boşluğu, farklı ölçüm yönlerine göre eksenel bir boşluk ve radyal bir boşlukta bölünmüştür. Aynı zamanda, rulman radyal boşluk grubunun iç ve dış halkaları, yuvarlanma elemanı grubunun önemli ulusal standartlarının temeli ve belirtilen teknik kalite için diğer teknik gereklilikler için de önemli bir denetim maddesidir. Rulman uygulamaları açısından, tatmin edici performans büyük ölçüde radyal boşluk yataklarının mevcudiyetine bağlıdır. Tasarım ve kullanımdan yatak boşluğu ayrılabilir: tasarım boşluğu, orijinal açıklık, montaj boşluğunun boşluğu.

Yatak montaj boşluğuna ulaşıldıktan sonra, ana işlem sırasındaki montaj boşluğu (veya uygun boşluğu) olarak adlandırılan orijinal açıklık, açıklık ve değişkenlik, fiili işlem sürecinde boşluğun boşaltma işi olarak adlandırılır. iş. Yatağın çalışması, iç ve dış sıcaklık nedenleri sıcaklık artışında değişiklik gösterir, bu da yükleme boşluğunun azalmasına neden olur, yük haddeleme elemanlarına uygulanır ve halka ise elastik olarak deforme olur ve boşluğu arttırır. Hafif bir çalışma boşluğuna sahip bir gemi kurulum izni olması durumunda, tatmin edici bir performans elde etmek için uygun bir boşluk seçmelisiniz.

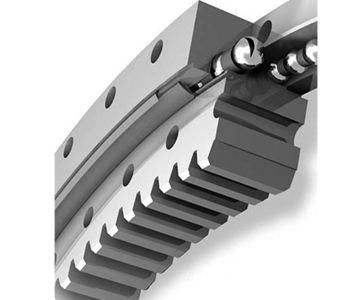

döner yatak kesit çizimi

Döner yatak boşluğunun döner yatak çalışması üzerindeki etkisi

1. rolü ve gereksinimleridöner yatak boşluğu. Rulmanın esnek ve bloksuz çalışabilmesini sağlamak için döner yatakta bir oynak vardır, ancak aynı zamanda dengeli bir rulman çalışması sağlamak için de gereklidir. Etkili çalışma boşluğu, hassas yatakların sabitlenmesi için gerekli ve ön koşullardan biridir.

2. Yatağın çalışması sırasındaki açıklığa, çalışma ömrünün büyüklüğü, yorulma ömrü, sıcaklık artışı, gürültü, titreşim ve hassas yatağın diğer özellikleri üzerinde etkisi olan çalışma boşluğu adı da verilir. Rulmanın boşluğunu seçerken, çalışma boşluğunu sıfır veya biraz pozitif hale getirmek genellikle uygundur. Açıklık çok küçük ve kilit, gürültü, sıcaklık artışı ve titreşim efektlerine sahip olmak kolaydır.

3. Rulmanın monte edilmesinden sonraki çalışma boşluğunun kurulumdan önceki orijinal boşluğundan daha küçük olduğundan, rulman belirli bir yük rotasyonu ve rulmanın oturması ve yükün neden olduğu elastik deformasyona sahip olması gerektiğinden bahsetmekte fayda vardır. Ayrıca, tasarım sırasında, termal genleşme (yükleme) faktörlerini göz önünde bulundurarak, kilidi önlemek ve kasıtlı olarak bırakmak için yeterli alan vardır. Bu nedenle, oyun ayrılmış olmalıdır.

4, fabrika proses kontrolü, CNC ince taşlama işleme ve daha sonra 0.001-0.003mm ince bir taşlama işlemi ile elde edilen kombine işlemi gerçekleştirmek.

5. Yatak şafta veya yatak muhafazasına monte edilmediğinde, iç halkanın veya dış halkanın biri sabitlenir ve sonra hareket ettirilmemiş olan radyal veya eksenel yönde hareket eder. Hareket yönüne göre, radyal boşluk ve eksenel açıklığa ayrılabilir. Yatak boşluğunun ve yatak içerisindeki gerekli boşluğun rolü, yatağın esnek ve bloksuz çalışabilmesini sağlamaktır, ancak aynı zamanda yatağın düzgün çalışmasını sağlamak için de gereklidir. önemli ölçüde oturmamak ve yükü taşıyan yuvarlanma gövdelerinin sayısı tükenmek üzere. Daha fazlası olabilir. Bu nedenle, yatak boşluğu yatağın dinamik performansı (gürültü, titreşim ve sürtünme) ve dönme doğruluğu ve hizmet ömrünün taşıma kapasitesi (aşınma ve yorulma) üzerinde büyük bir etkiye sahiptir.

XZWD döner yatakın doğruluğunu nasıl arttırır?

1. Sıkı üretim denetim süreci, hammadde tedarikinden denetim gelir kütüphanesine kadar tüm kalite kontrol personeli izler ve izler, kaynaktan, ürün kalitesini sağlamak için tabakaları kontrol eder.

2. Ülkede daha gelişmiş yüksek hassasiyetli üretim ekipmanları ile donatılmış XZWD döner yatak, işçiler usta yetenekli, kapsamlı güç, marka döner yatak üretim işletmeleri, güvenilir usta.

3. XZWD döner yatak, şirketin her bağlantısı gelişmiş üretim ekipmanları ile donatılmıştır, bıçaklar, matkaplar tanınmış markaların seçilmiş ürünleridir, üretilen ürünler yerli ve yabancı müşteriler tarafından tanınmıştır.
