Dönen Yatak Yükleme Kuvvetleri

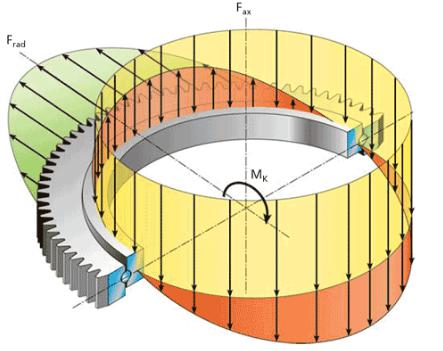

Dökme yatağının kullanımı sırasında, genellikle eksenel yük kuvveti FA, radyal yük kuvveti FR ve devrilme momentinin eklem eylemini taşımak gerekir. Ana makine, durumun yukarıdaki üç yükün kombinasyonu değişecektir, bazen iki yükün kombinasyonu olabilir ve bazen bir yükün sadece ayrı bir etkisi olabilir.

Bir eğik halka, içerilen bir top veya silindir sistemi, kafatalık, yarış yolları, montaj hükümleri ve genellikle entegre dişli sistemidir. Bu büyük birimler eksenel yük, radyal yük ve eğim momenti yüklerini iletmek için tasarlanmıştır. Ve bir montajda yükleri (ve farklı kombinasyonları) ele aldıkları için, bu rulmanlar diğer dönme tasarımlarının ağırlık, boşluk ve maliyet cezalarını ortadan kaldırır.

Yükleme kuvvetine göre eğim yatağı hesaplaması ve seçimi

Bir tasarım için en uygun eğimli yüzük, statik ve dinamik yüklere, cıvata gereksinimlerine ve dişli özelliklerine bağlıdır. Sking halkasındaki yükler nasıl en iyi hesaplanır? Serbest cisim diyagramları oluşturma ve daha sonra statik denge denklemleri kullanarak bilinmeyen değişkenler için çözülme klasik mühendislik yaklaşımını kullanarak. (Böyle bir eskiz kuvvetleri, X ve Y Kartezyen koordinat değerleri açısından vektörel yönlerini ve bu kuvvetlerin rulman merkezine göre X ve Y dik mesafelerini gösterir.) Rulman düzlemi serbest gövde diyagramı için kesilmiş bir çizgi haline gelir. Kuvvetler - sol ve sağ veya üst ve alt yatak düzlemine göre. Rulman yükleri sadece kesilmiş düzlemdeki reaksiyon kuvvetleridir. Bu düzlemdeki statik denge dönüşü gerici kuvvetlerinin denklemleri:

Σ eksenel kuvvetler = 0

Σ radyal kuvvetler = 0

Σ Moments = 0

Kuvvet ve moment rotasyonunun yönleri çok önemlidir, bu da bir değerin pozitif veya negatif olup olmadığını gösterir. Moment yükleri halkanın merkezi - yani, halka çapraz ortam ve dönme ekseni hakkında hesaplanır.

Kaldırma ekipmanlarında büyük eğik halka rulman bakımının önemi

Kaldırma ekipmanlarında, büyük çaplı yatak, üst yapı ve alt takım arasında bir eklem görevi görür ve 360 ​​derece rotasyon aracı sağlar. Kaldırma cihazları tipik olarak karmaşık bir yük spektrumuna sahiptir: Sking halkası yatağı, itme, radyal ve eğme moment yükleme kombinasyonlarını aynı anda işleyebilir. Bir eğik halka rulmanının kullanılması başka bir fayda sağlar: Şaftsız tasarımı, bir mil veya kingpost ihtiyacını ortadan kaldırır. Rulman merkezi, çeşitli hidrolik ve kontrol bileşenlerinin geçişine izin vermek için açık kalır.

Yetersiz yağlama, erken yatak arızalarının en yaygın nedenidir. Döküm halka yataklarında, ağır hizmet tipi, aşırı basınçlı bir gres gereklidir. Yağlama yetersiz olduğunda, pürüzlülük veya dalgalanma şeklinde yüzey hasarı meydana gelir. Daha sonra ince çatlaklar gelişir, ardından pullama

Bakım, büyük eğik halka rulmanlarının ömrünü uzatmak için kritik olsa da, ağır ekipman kullanımının şiddeti, sonunda herhangi bir büyük eğik halka yatağı yıpranacak. Yatak aşınmasının tespiti, onarımı değiştirmeye daha az maliyetli bir alternatif haline getirir. Uygun bakım uygularsanız ve yaygın uyarı işaretlerini izlerseniz, yıpranmış bir yatağın onarılabilir olduğu düşünülebilir.
