Dökme desteği nasıl doğru yüklenir?

Ürün Açıklaması

Yatıştırma rulmanları yaygın olarak kullanılır Mühendislik makineleri, liman makineleri, metalurji, çevre koruma ve diğer endüstriler. Kompakt yapı ve güvenilir performansla aynı zamanda eksenel kuvvet, radyal kuvvet ve devrilme momentine sahip olabilirler. Ana yapı türleri Tek sıralı dört noktalı temas topu tip, çift ​​sıralı top tip, çapraz silindir tip ve üç sıralı silindir tip.

Xuzhou Wandaslewing Rulman Teknolojisi Departmanı

aşağıdaki ipuçlarını verir.

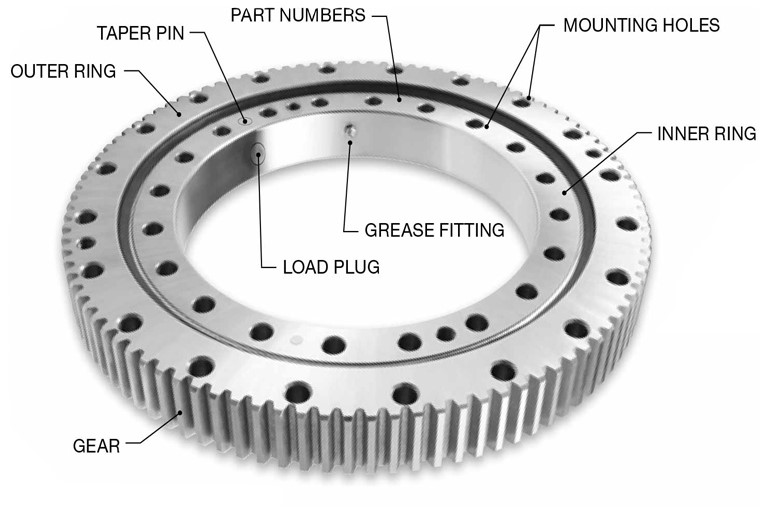

Kimlik

1. Etiket:

Etiket, yatağın dış halkasına veya iç halkasının iç deliğine yerleştirilir.

Dış halkanın iç halkasında veya eğim yatağının iç halkasında bulunur ve eğik yatağın tipini, ürün numarasını, üreticisini vb. Gösterir.

1. İşaret:

Döküm yatağı söndürme yumuşak kayış sertleştirilmiş yumuşak kayış "S " ile işaretlenir ve kurma taban yüzeyine vurulur (bir fiş varsa, tıkaç deliğine yerleştirilir). Yumuşak kayış, Kurulum sırasında uyumsuzluk sabit yük alanı.

Halka dişlisinin en büyük atlamasına sahip üç diş kırmızı veya yeşil boya ile işaretlenir. Kurulum sırasında pinyonun diş tarafı ile dişli arasındaki boşluğu ayarlayın.

Kurulum adımları

1. Kurulumdan önce:

(1) Kurulu yatan yatakların sözleşme emrindeki gerekliliklerle tutarlı olduğunu onaylayın.

(2) Taşımacılık sırasında hasar görmeden dönen halkayı aldığınızı onaylayın ve performansı etkileyin.

(3) Yağ deliğinin ana bilgisayarın yakıt ikmal yöntemiyle eşleştiğini onaylayın.

(4) Döküm rulmanlarının kurulumunun güvensiz faktörlere neden olmadığından emin olun.

2. Kurulum Braketi Gereksinimleri

(1) Enkaz ve kaynak cürufunun kurulum doğruluğunu etkilemesini önlemek için eğimli rulman montaj taban yüzeyi ve kurulum platformu temizlenmelidir.

(2) Montaj braketi, dönme yatağının deforme olmasını ve performansını etkilemesini önlemek için yeterli sertliğe sahip olmalıdır.

(3) Montaj braketi kaynaklandıktan sonra, dahili stres kabadabı ısıl işlemi yapılmalı ve düzlem işlenmelidir.

(4) Düzlem sapmasının sadece yavaş yavaş düşmesine veya yükselmesine izin verilir ve tepe yükünü önlemek için aniden düşmesine veya yükselmesine izin verilmez.

3. Kurulum

(1) Dökme yatağını yatay olarak yatıştırma yatağına asın ve eğirme düzlemi ile eğik yatağın montaj yüzeyi arasındaki kontağı kontrol etmek için bir duygu ölçer kullanın. Bir boşluk varsa, cıvatalar sıkıldıktan sonra yatağın deformasyonunu önlemek için bir düzleştirme kullanın.

(2) Kurulum sırasında, eğik yatan söndürülmüş yumuşak kayış yüksüz bir alana veya sabit olmayan bir yük alanına yerleştirilmelidir.

(3) Büyük dişli halkası dişli sıçramasının (kırmızı veya yeşil boya ile işaretlenmiş üç diş) en yüksek noktasında meshing boşluğunun tasarım doğruluğu gereksinimlerini karşıladığından emin olmak için dişli ağını ayarlayın.

(4) Dönen rulman montaj cıvataları, tasarım gereksinimlerine göre mukavemet derecesi yüksek mukavemetli cıvatalar olmalıdır.

(5) Montaj cıvatası yıkayıcı söndürülmüş ve temperlenmiş düz bir yıkayıcı olmalıdır. Yay rondelaları kullanmayın.

(6) Montaj cıvatasının, cıvata malzemesinin akma sınırının 0,7 katı olması için yeterli iddialı kuvvete sahip olmalıdır. Kurulum sırasında bir tork anahtarı kullanın.

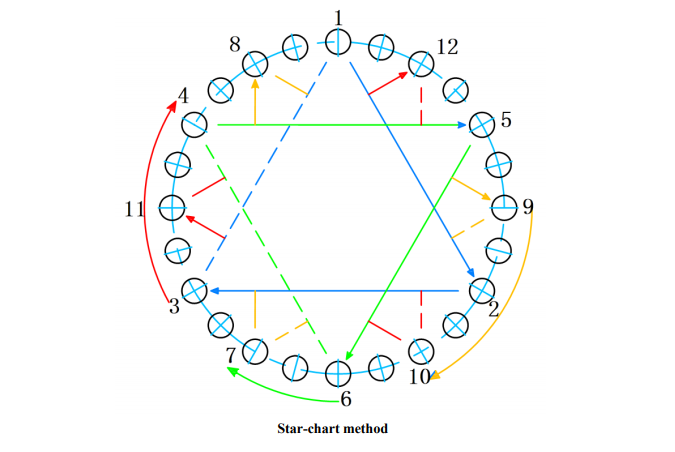

(7) Montaj cıvatalarının sıkılması, tüm cıvatalar sıkılana kadar simetrik ve sürekli olarak 180 ° yönünde gerçekleştirilecektir. Çevresindeki cıvataların aynı ön yükü olduğundan emin olun.

4. Yeniden yerleşimden sonra

(1) Dişlilerin müdahale edip etmediğini kontrol edin.

(2) Cıvataların sıkılıp sıkılmadığını kontrol edin.

(3) İşlemin normal olup olmadığını belirleyin.
